Komplet FAAC 741 to jeden z tych kompletów, które wybieramy wtedy, gdy brama ma pracować pewnie i bez niespodzianek. Najlepiej sprawdza się w zastosowaniach mieszkaniowych, szczególnie przy cięższych skrzydłach , gdzie liczy się zapas parametrów i kontrola ruchu. Dostajemy napęd 741 ENC z centralą 740D , więc mamy solidną bazę do precyzyjnego ustawienia logiki pracy i reakcji na przeszkody. Ten zestaw służy do automatyzacji bramy przesuwnej na listwie zębatej, z fotokomórkami jako obowiązkowym zabezpieczeniem przejazdu. W praktyce montujemy go jako komplet: napęd + sterowanie + radio + pilot, a potem stroimy parametry pod konkretną bramę i warunki na obiekcie.

Najważniejsze cechy zestawu:

– Pracujemy na standardowym zasilaniu sieciowym, więc instalacja pozostaje prosta i przewidywalna także w typowych warunkach przydomowych; zasilanie 220-240 V~ (50/60 Hz).

– Ten poziom mocy daje wyraźny zapas przy cięższych bramach i wtedy, gdy mechanika stawia większy opór; m oc maksymalna 600 W.

– To popularny standard dla bram przesuwnych, który ułatwia dobór listwy zębatej i utrzymanie poprawnej współpracy napędu z bramą; z ębnik Z16 (Moduł 4).

– Start bramy ma tu wyraźną “rezerwę”, co docenimy szczególnie przy masywnych skrzydłach i częstym użytkowaniu; m aks. siła nacisku przy ruszaniu 570 N.

– Zestaw jest przewidziany do ciężkich bram przesuwnych w klasie mieszkaniowej, więc nie musimy balansować na granicy możliwości; m aksymalna masa bramy 900 kg.

– Dostajemy tempo pracy, które dobrze łączy sprawne otwieranie z kontrolą ruchu i komfortem użytkownika; m aksymalna prędkość skrzydła 12 m/min.

– To parametr, który daje swobodę projektową przy dłuższych wjazdach, o ile brama ma poprawnie wykonaną i ustawioną mechanikę; m aksymalna szerokość skrzydła 15 m.

– Zatrzymanie w tej klasie oznacza powtarzalność domknięcia i czytelniejsze ustawienia końcowe w codziennej pracy; p rzestrzeń zatrzymania 30 mm.

– Mieszkaniowy, 30 cykli/h: zestaw dobrze znosi rytm typowego domu, także gdy wjazd obsługuje kilka aut i gości w ciągu dnia; t yp użytku.

– To zestaw przewidziany do pracy na zewnątrz w realnych warunkach pogodowych, bez “sezonowości” działania; stopień zabezpieczenia IP44 oraz zakres temperatur −20°C do +55°C.

– Napęd chroni się przed przegrzaniem, a kultura pracy pozostaje na poziomie akceptowalnym dla otoczenia domowego; z abezpieczenie termiczne 140°C (autoprzywracanie) i hałas ≤ 70 dB(A).

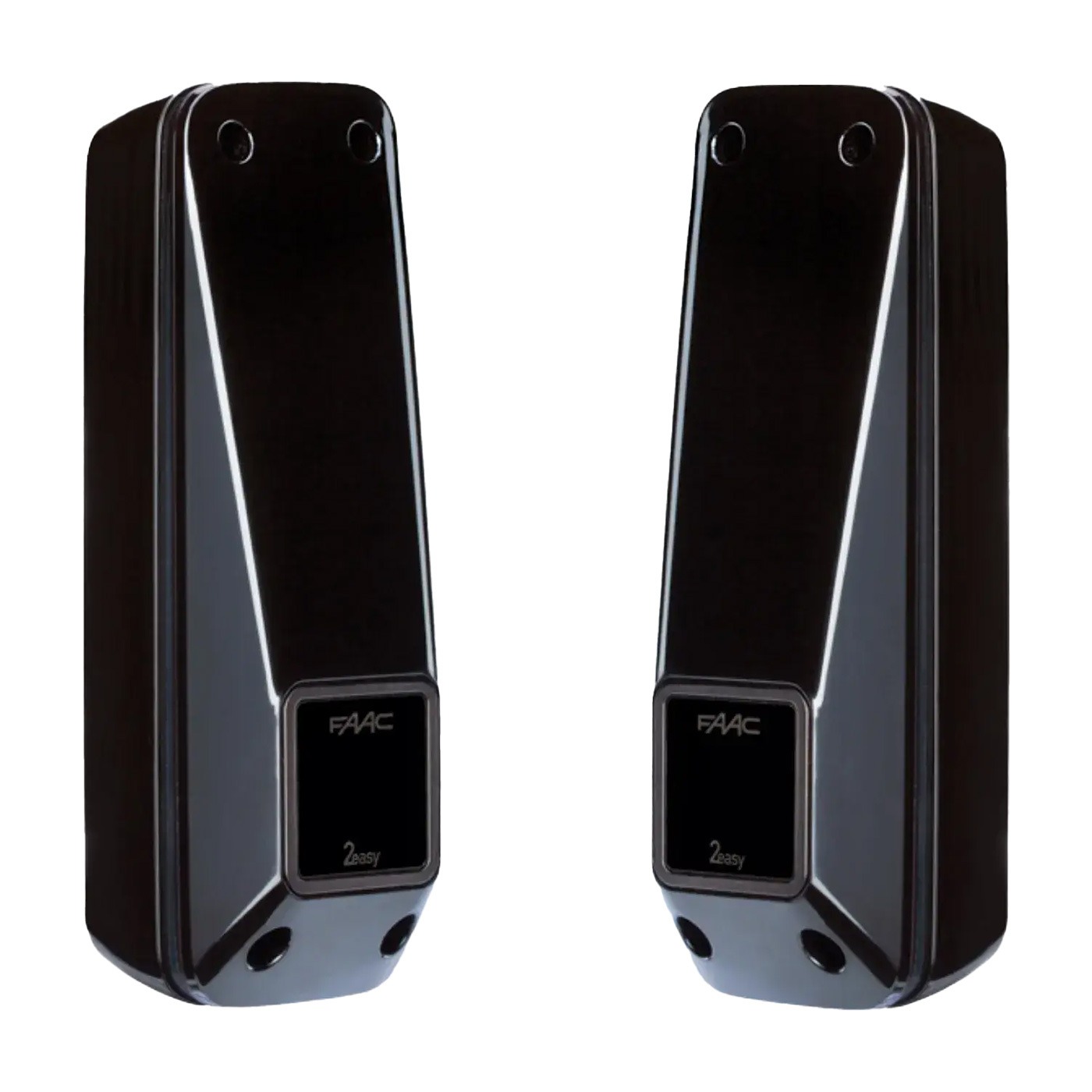

– Bezpieczeństwo, które da się ustawić “pod bramę”; Fotokomórki XP 20D.

– Fotokomórki XP 20D w tym zestawie odpowiadają za podstawową ochronę strefy przejazdu: gdy coś przerwie wiązkę, system dostaje sygnał bezpieczeństwa. W praktyce to para nadajnik-odbiornik z modulowaną podczerwienią, z zasięgiem do 20 m, więc standardowy wjazd zabezpieczymy bez kombinowania. Duży plus to regulacja w osi poziomej w zakresie 180 stopni (od -90 do +90), bo łatwiej ustawimy je na słupkach, murkach albo w mniej idealnym układzie. Producent wskazuje też funkcję samonastawienia w pionie, która pomaga tam, gdzie teren “ucieka” i trudno o idealną geometrię montażu

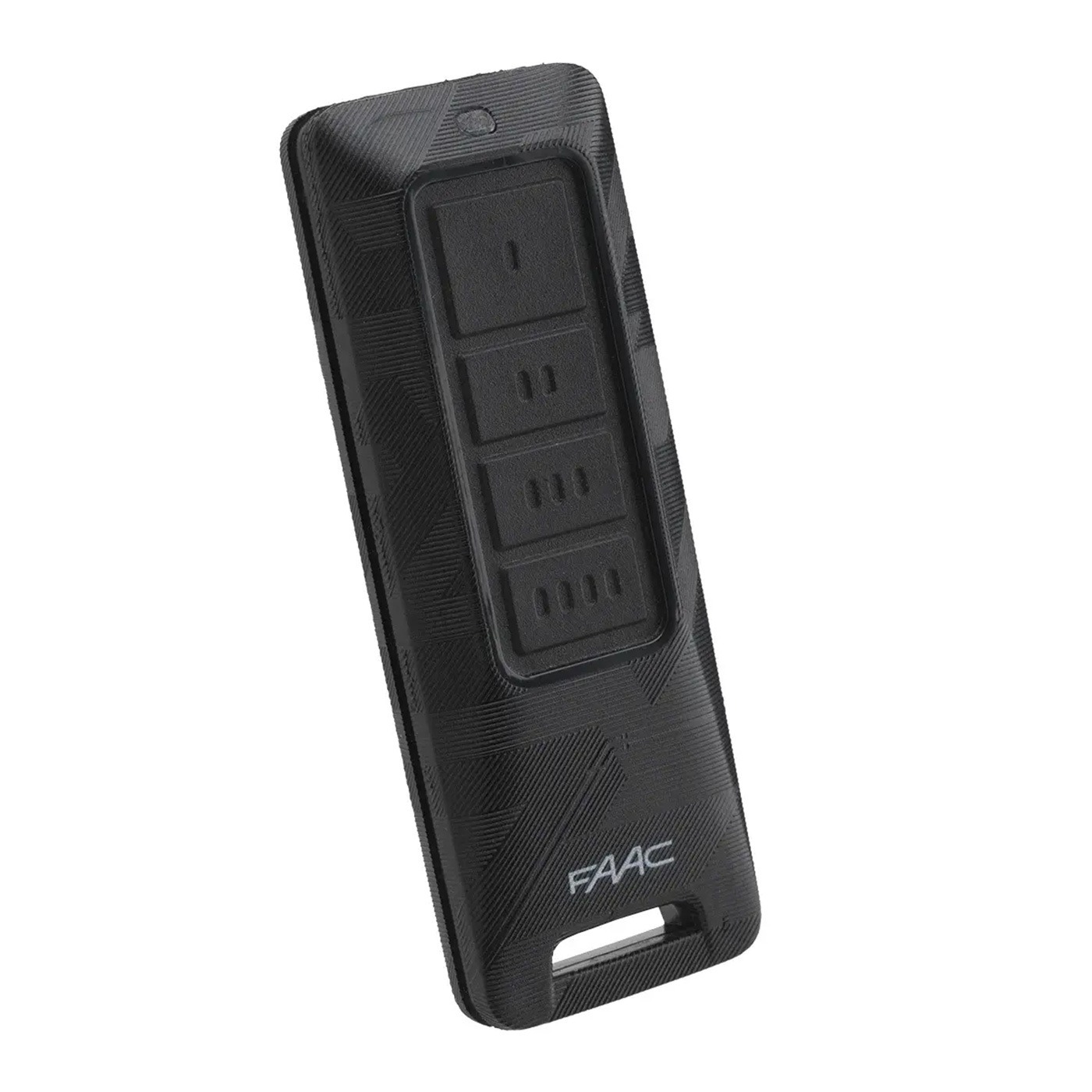

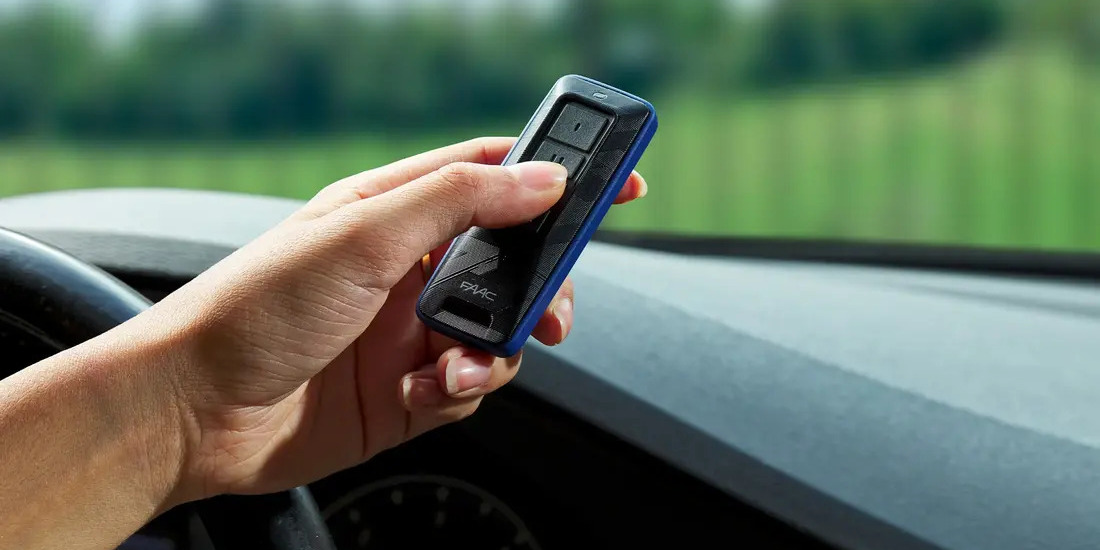

– Wygoda sterowania i mocna ochrona transmisji; Pilot XT4 FDS 433-868 MHz.

Pilot XT4 FDS daje nam cztery kanały, więc możemy sterować bramą i dodatkowymi funkcjami w ramach instalacji, bez żonglowania nadajnikami. Pracuje w systemie FDS na podwójnej częstotliwości 433,92 i 868,35 MHz, a nadajnik i odbiornik dobierają w praktyce najlepszy sygnał pod kątem zasięgu i zakłóceń. W tym rozwiązaniu ważne jest też bezpieczeństwo: transmisja ma szyfrowanie AES-128 oraz mechanizmy weryfikacji autentyczności nadajników, co realnie podnosi poprzeczkę przy próbach klonowania. Z perspektywy użytkownika końcowego zestaw zawiera po prostu pewny pilot, a z perspektywy instalatora zestaw zapewnia system, który trzyma standard w zakresie ochrony radiowej.

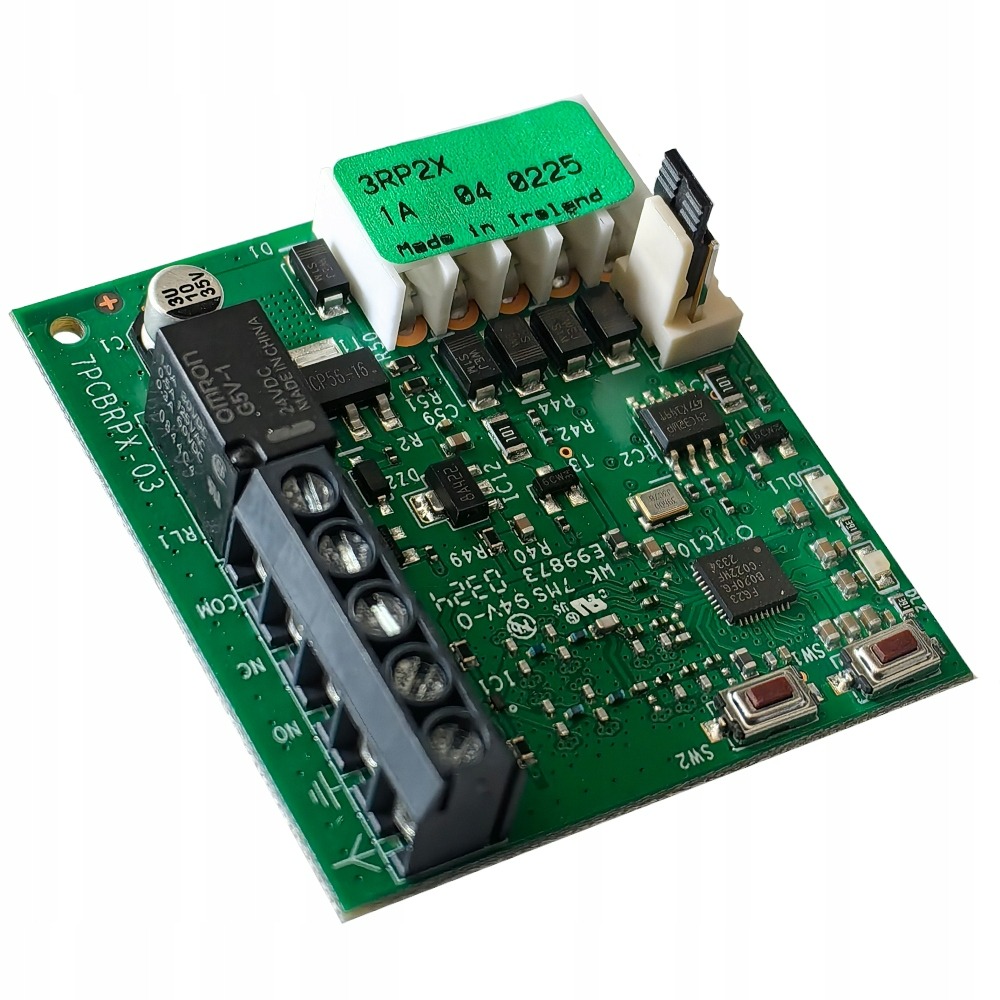

– Stabilne radio, dwa kanały, zgodność z FDS; Odbiornik radiowy RP2 FDS 433-868.

Odbiornik RP2 FDS to dwukanałowy moduł radiowy dla systemu FDS w paśmie 433-868 MHz, który stanowi “most” między pilotem a automatyką. W zestawie DELTA 3 zestaw zawiera rozwiązanie spójne: pilot XT4 FDS i odbiornik RP2 FDS pracują w tym samym systemie, więc parowanie i obsługa pozostają przewidywalne. Producent przewiduje RP2 jako odbiornik wtykowy z wbudowanym dekodowaniem dla FDS, co ułatwia integrację z kompatybilnymi centralami. W praktyce zestaw zawiera stabilne sterowanie radiowe z dwoma kanałami, które da się sensownie przypisać do funkcji bramy w ustawieniach automatyki.

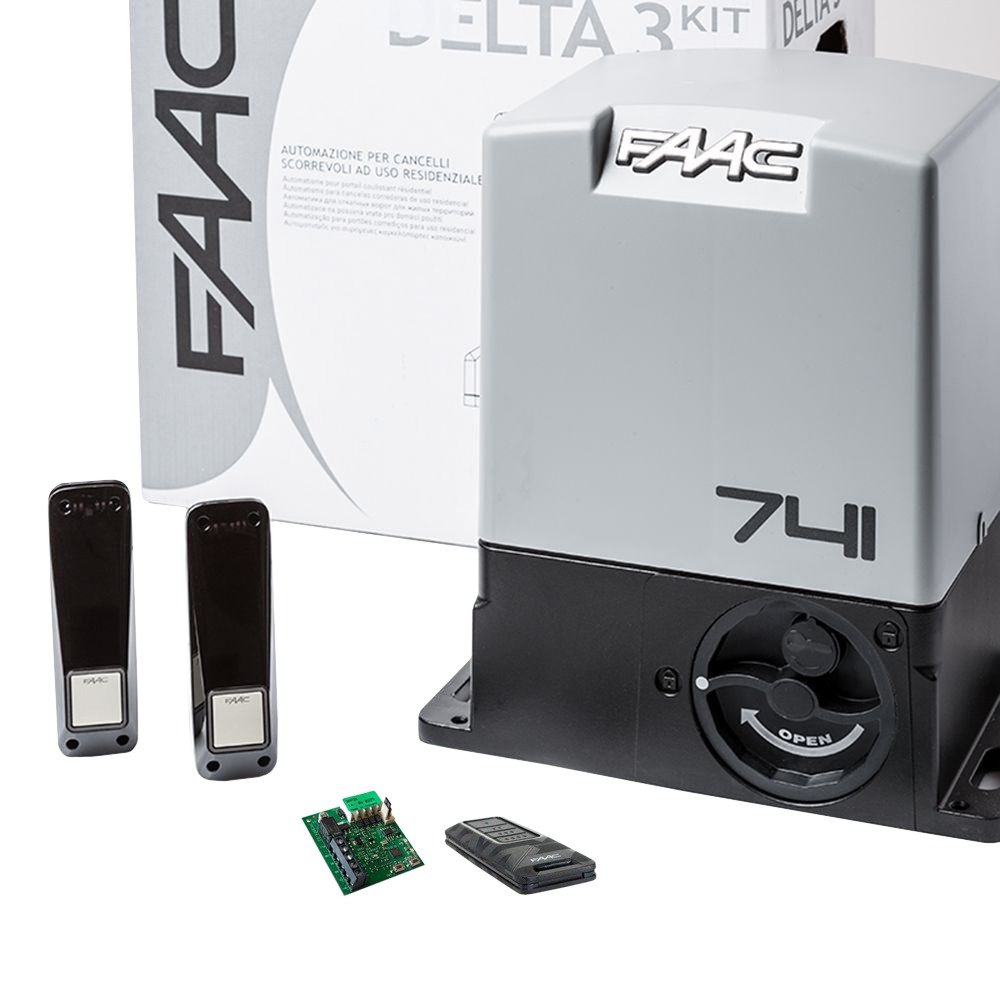

W skład zestawu wchodzą:

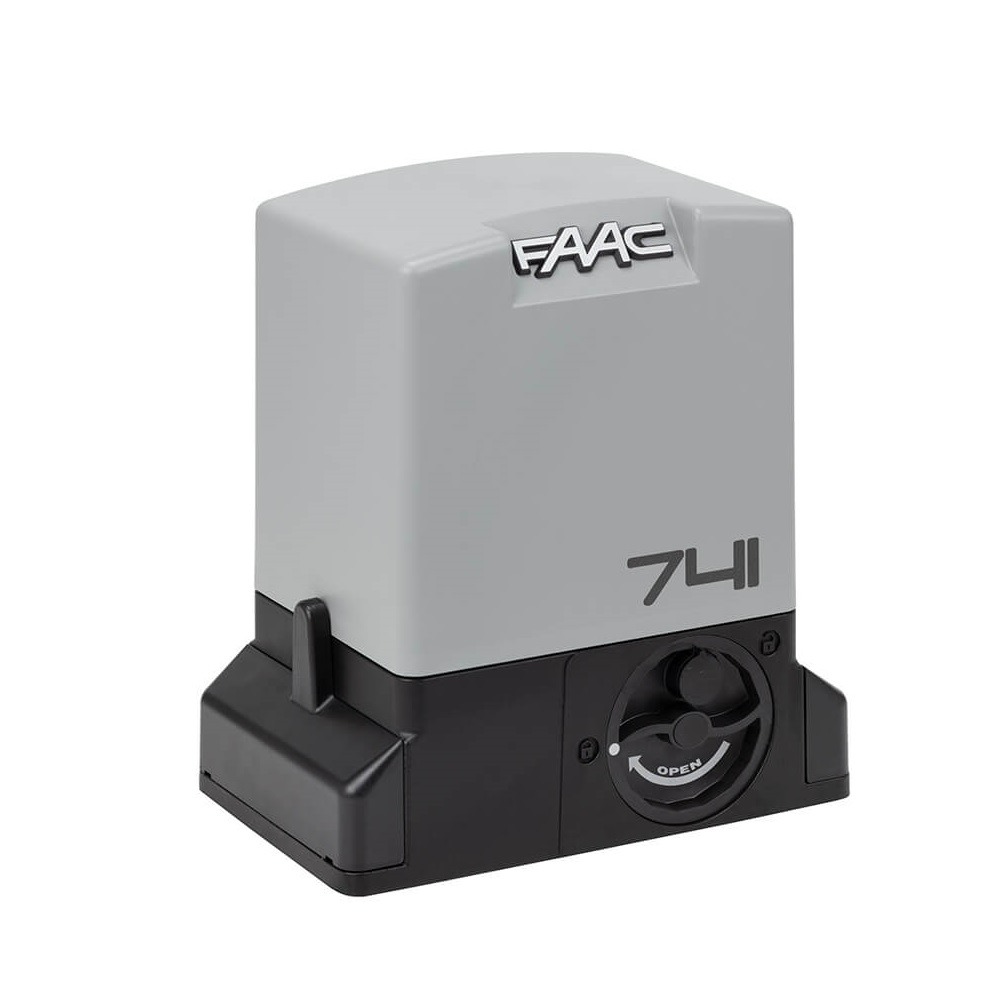

– siłownik 741 ENC z centralą 740D

– fotokomórki XP 20D

– odbiornik radiowy RP2 FDS 433-868

– pilot XT4 FDS 433-868 Mhz
