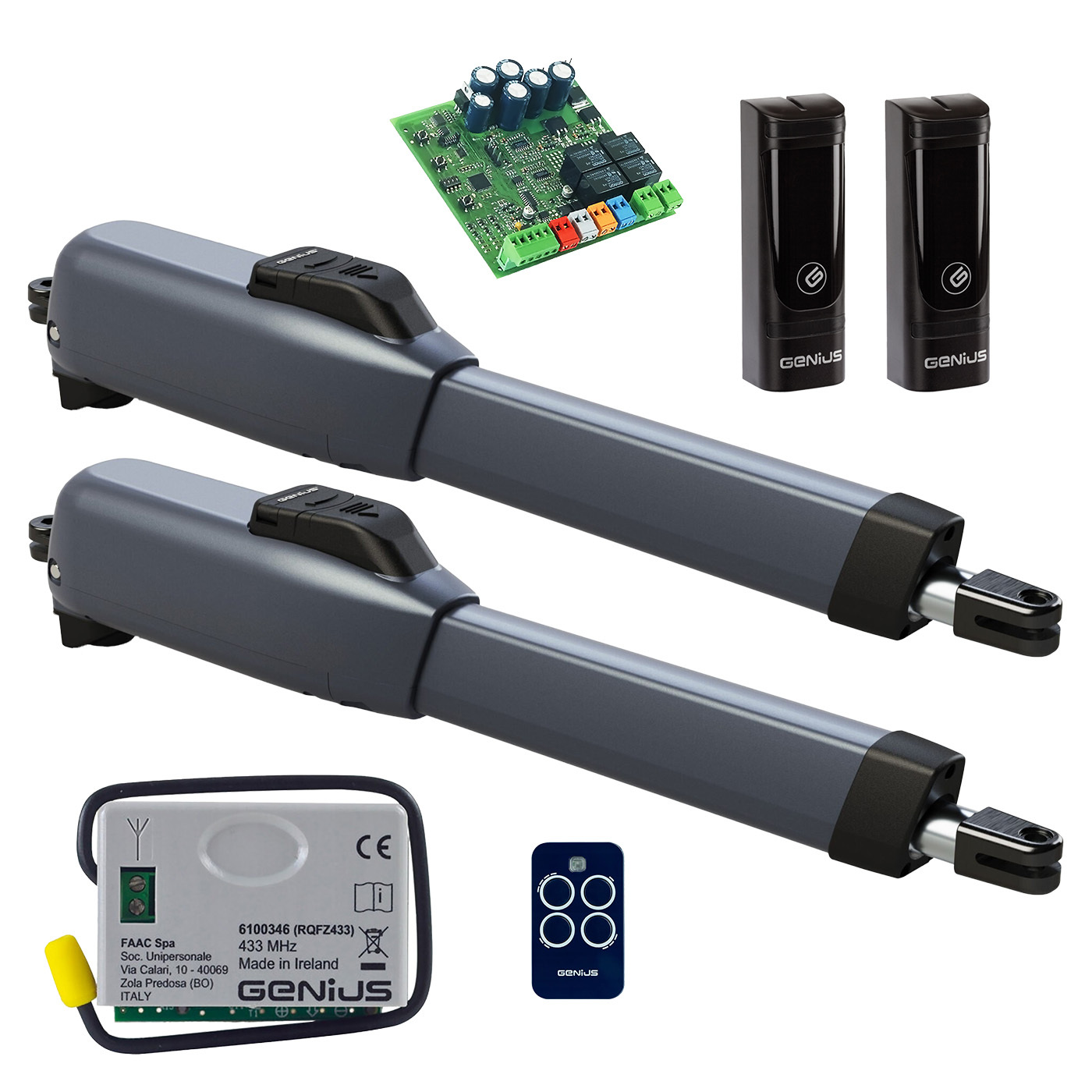

Zestaw do automatyzacji bramy z dwoma skrzydłami rozwiernymi – z kompletem akcesoriów

nadaje się w zastosowaniu ze skrzydłem o maksymalnej długości do 3 metrów. Zestaw pozwala automatyzację bramy rozwiernej.

W skład zestawu wchodzą:

Napęd mistral T324 ENV: 2 szt.

centrala BRAIN 15 24 V / 230 V

moduł radiowy XF 433 LC/BRAVO

para fotokomórek VEGA BUS

pilot 4-kanałowy ECHO TX4 RC

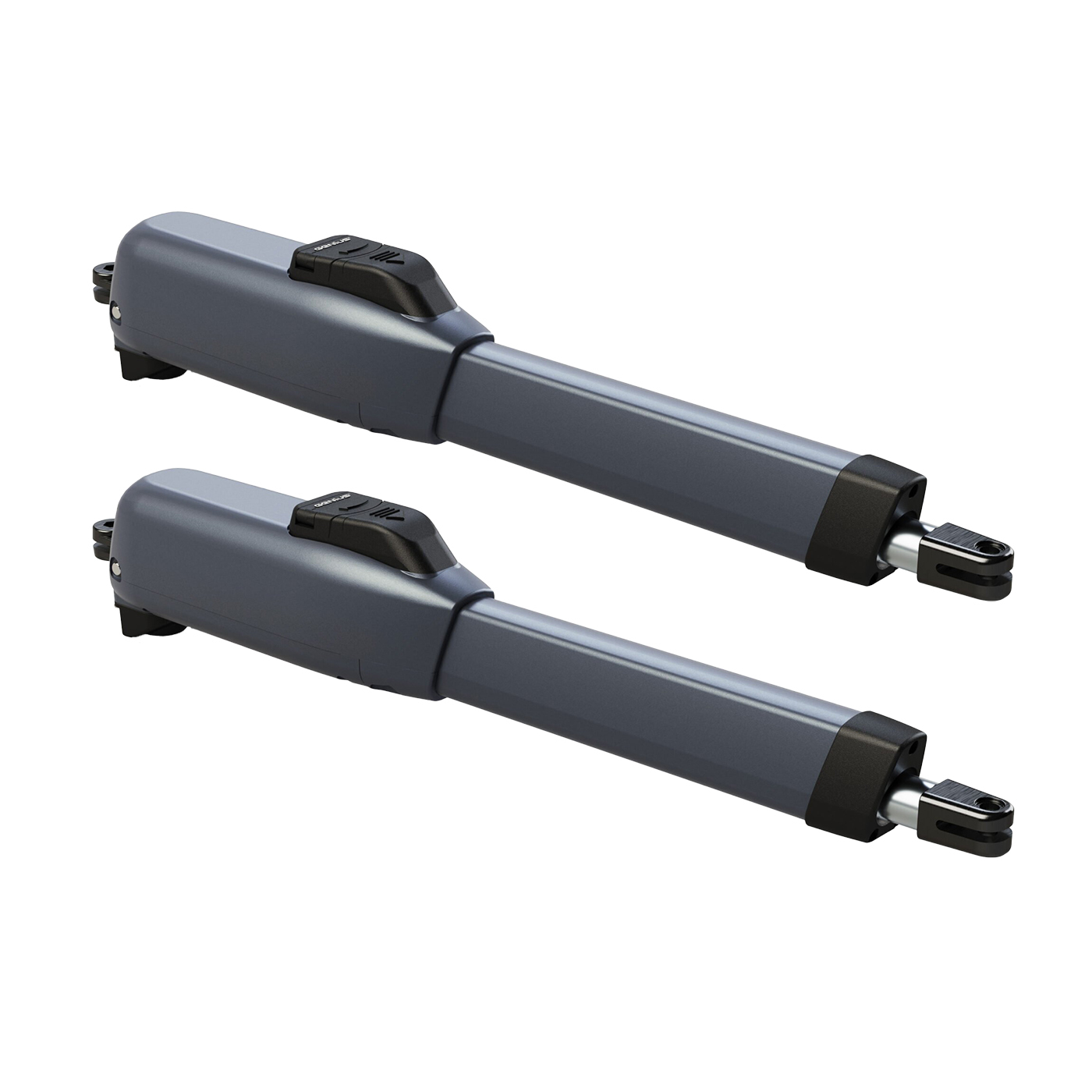

Napęd Mistral T324 ENV:

maksymalny wymiar skrzydła do 3 m

Model 24 V jest standardowo wyposażony w funkcję ENV (Virtual Enkoder): PATENT FAAC.

system G-WAY w wersji 24 V (z centralą sterującą Brain 15)

system bezpieczeństwa PROcoder (z centralami sterującymi Brain 15)

odblokowanie awaryjne za pomocą przyjaznej dla użytkownika dźwigni oraz spersonalizowanego klucza

solidna przekładnia wykonana z brązu

spowolnienie otwierania i zamykania

przewody (z dławikami) wyprowadzone poziomo, co pozwala na montaż napędu bardzo blisko powierzchni ziemi

korpus aluminiowy zabezpieczony podwójną powłoką ochronną, gwarantującą wyższą odporność na działanie czynników atmosferycznych

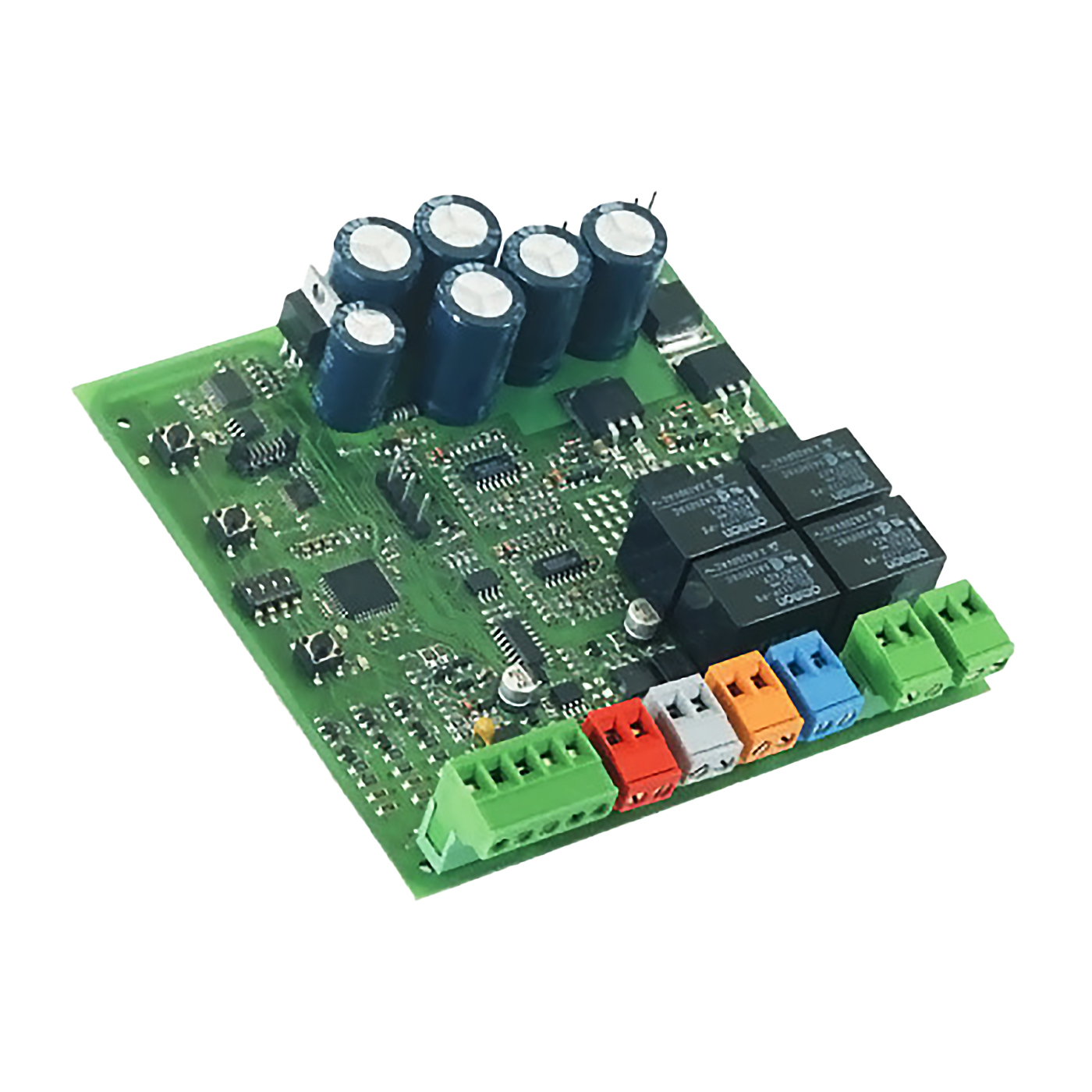

Centrala BRAIN 15 24 V / 230 V:

Główne napięcie zasilania: 24 Vac nominalne.

Pobór mocy wynosi 4 W.

Maksymalne obciążenie silnika wynosi 150W x 2.

Maksymalny prąd akcesoriów wynosi (+24V) 250 mA.

Maksymalny prąd akcesoriów BUS wynosi 400 mA.

Dopuszczalna temperatura otoczenia mieści się w zakresie od – 20°C do +55°.

Zastosowano bezpieczniki ochronne: F1 = samoprzywracalny; F2 = T2A-250V lub T4A-120V.

Do wyboru są logiki działania: A, E, AP, EP, A1, B, C.

Maksymalny czas pracy wynosi 5 minut (maksymalnie).

Czas przerwy pozostaje zmienny w zależności od rozpoznania (maks.10 min.).

Na listwie zaciskowej dostępne są wejścia: Open A, Open B, Stop, BUS (I/O).

Wejścia konektorowe obejmują Zasilanie, akumulator, moduł radiowy 3 pin.

Na listwie zaciskowej przewidziano wyjścia: silniki, lampa migająca, zasilanie akcesoriów, zamek elektryczny, styk lampy serwisowej (90 sek. stały.

Programowalne funkcje obejmują logika (A, E, AP, EP, A1, B, C), prędkość (wysoka-niska).

W trybie rozpoznania dostępne są czas przerwy, opóźnienie skrzydła podczas zamykania.

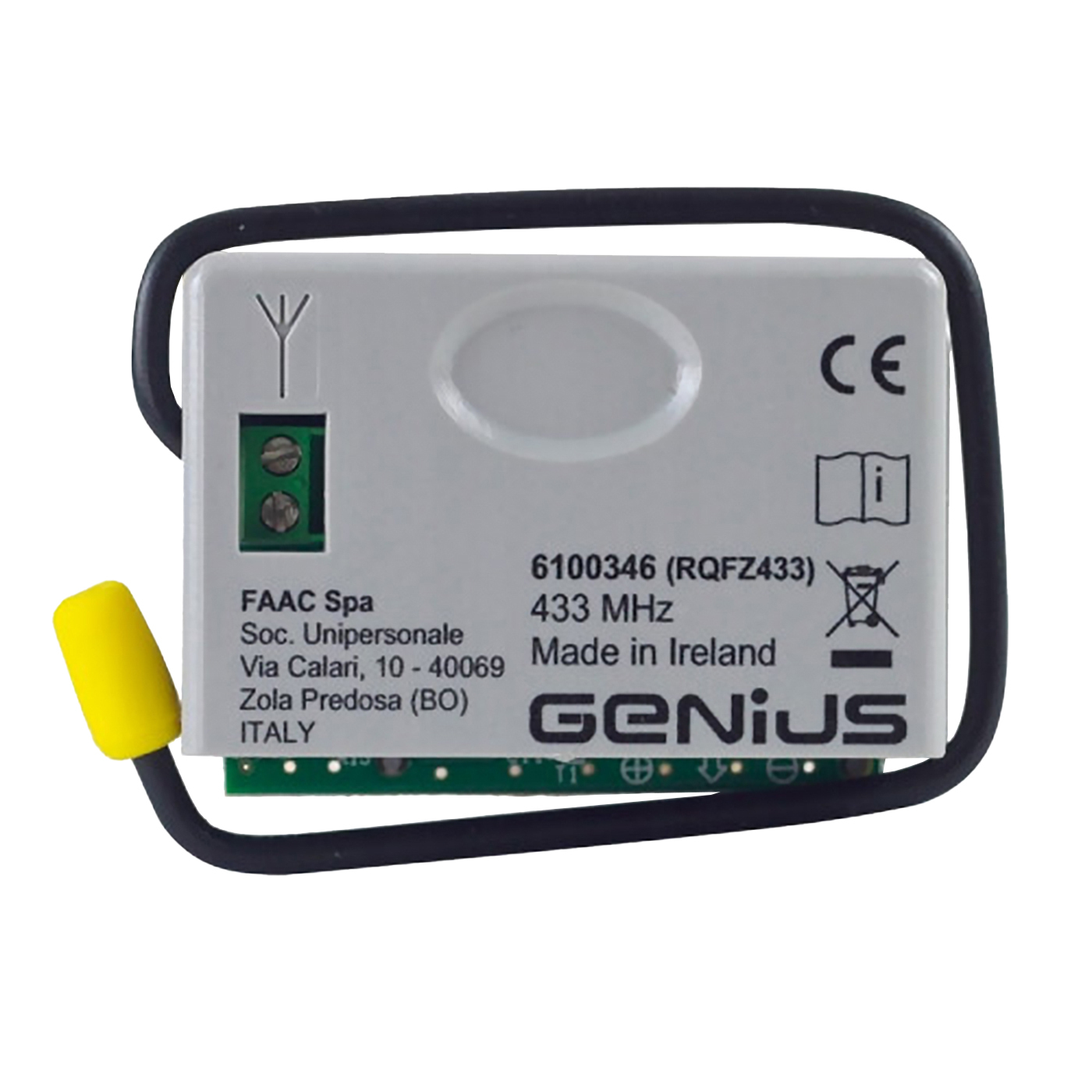

Moduł radiowy XF 433 LC/BRAVO:

2-kanały (całkowite otwarcie i funkcja furtki)

pojemność do 256 pilotów

kod dynamicznie losowo zmienny (Rolling Code)

antena zwiększająca zasięg pilota

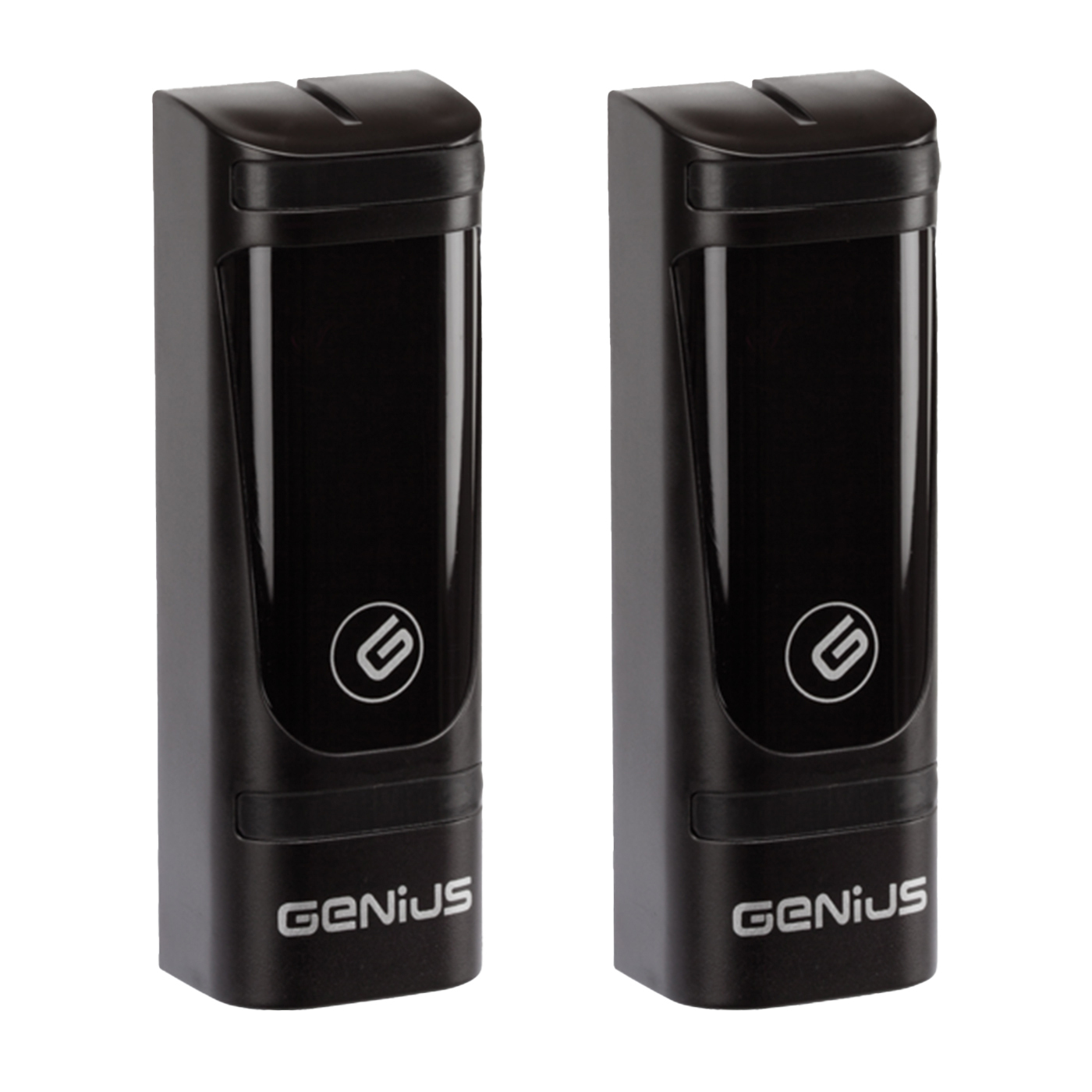

Fotokomórki VEGA BUS:

Mają funkcję automatycznego ustawiania w osi (dostraja­nia), nadajnik i odbiornik modulowanych promieni podczerwonych. Fotokomórki są opracowane do instalacji na zewnątrz.

Ich kompaktowa konstrukcja pozwala instalację w miejscach, gdzie istnieją ograniczenia przestrzeni:

Pobór prądu: 20 mA.

Zasięg nominalny: 15 m.

Kąt autokorekcji: +/- 7° (m 15) +/- 13,5° (m 5).

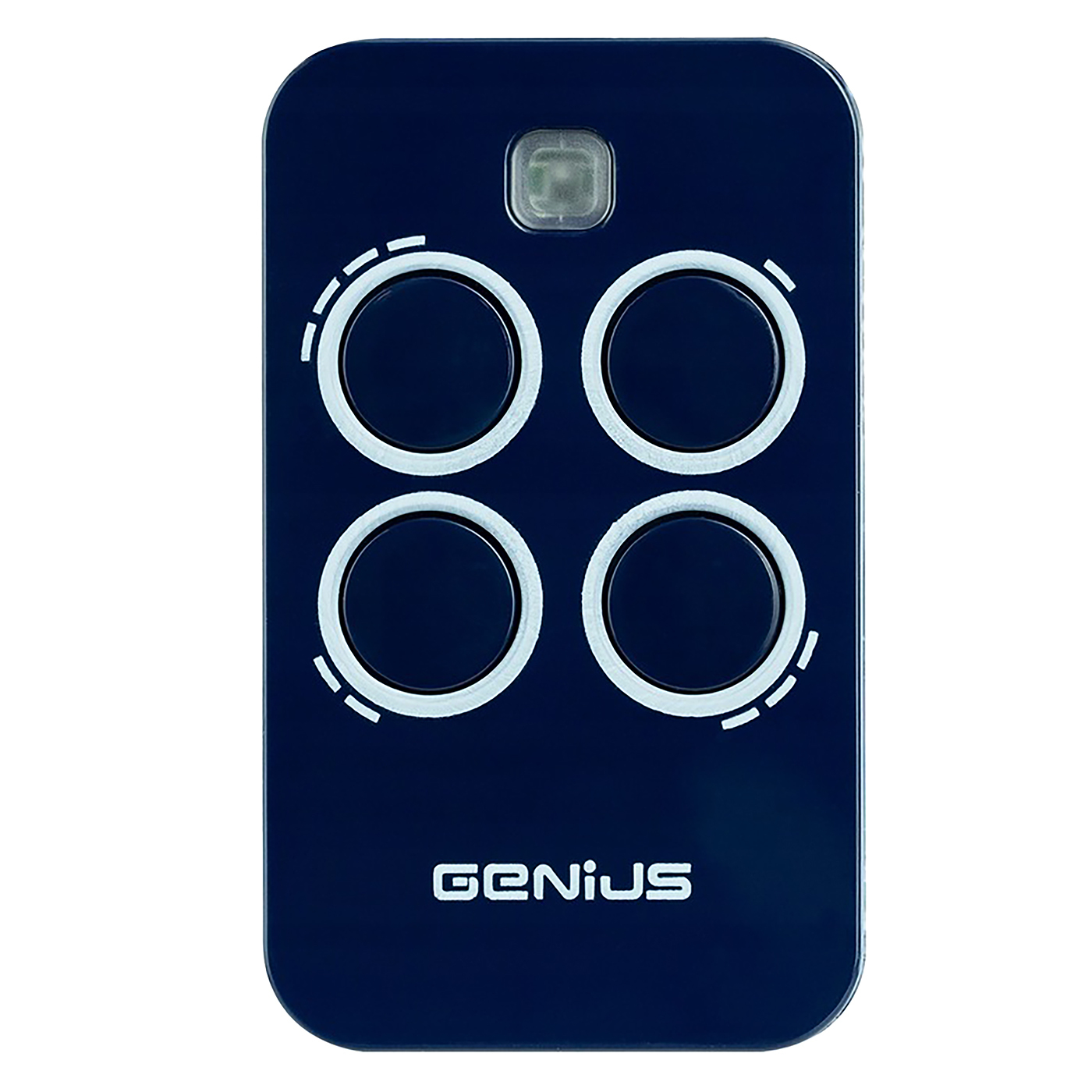

Pilot 4-kanałowy ECHO TX4 RC

System pracujący w częstotliwości 433,92 Mhz, który składa się z 4-kanałowych nadajników i 2-kanałowych odbiorników:

Typ: ECHO TX4,.

Liczba kanałów: 4.

Częstotliwość pracy wynosi 433,92 MHz.

Kod: dynamicznie zmienny (ponad 70 bilionów kombinacji).

Zasilanie: bateria 12V DC.

Zasięg: 40-200 m.
