KRONO PLUS – zestaw CAME do bram skrzydłowych o maksymalnej długości skrzydła 3 m

Komplet do automatyzacji bramy skrzydłowej oparto na trwałych siłownikach KR312D i KR312S z wbudowanymi wyłącznikami krańcowymi. Wygląd zestawu dobrze współgra z różnymi typami bram, w tym z bramami kutymi. Rozwiązanie upraszcza codzienne korzystanie z bramy i poprawia bezpieczeństwo obsługi. Konstrukcja została przygotowana z myślą o regularnym użytkowaniu oraz o montażu także w mniej typowych warunkach architektonicznych.

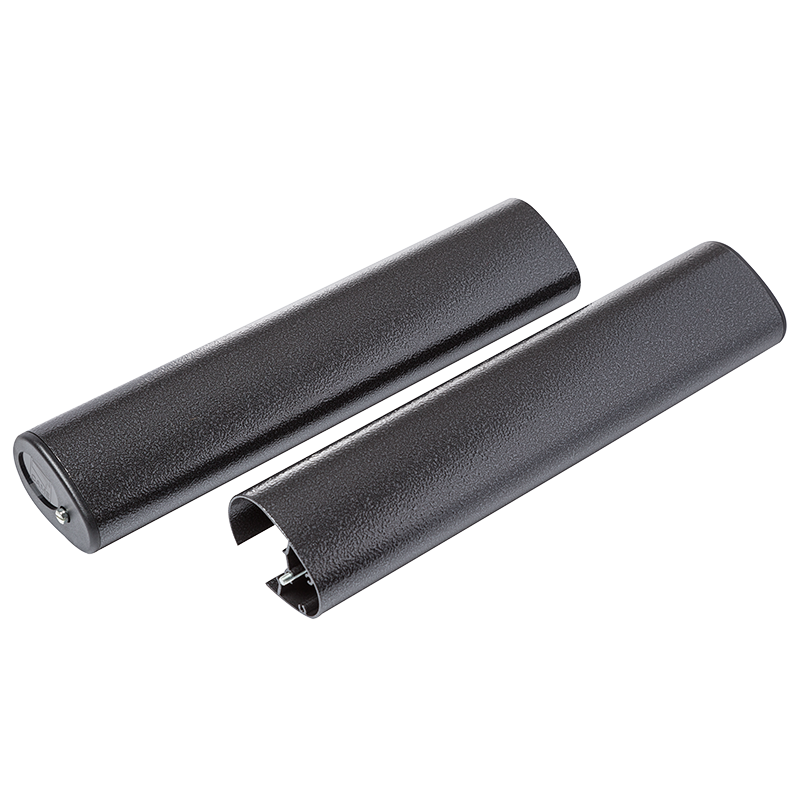

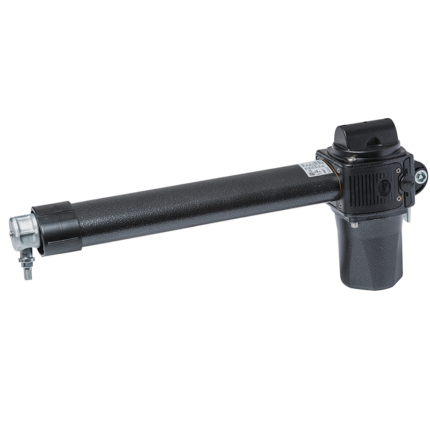

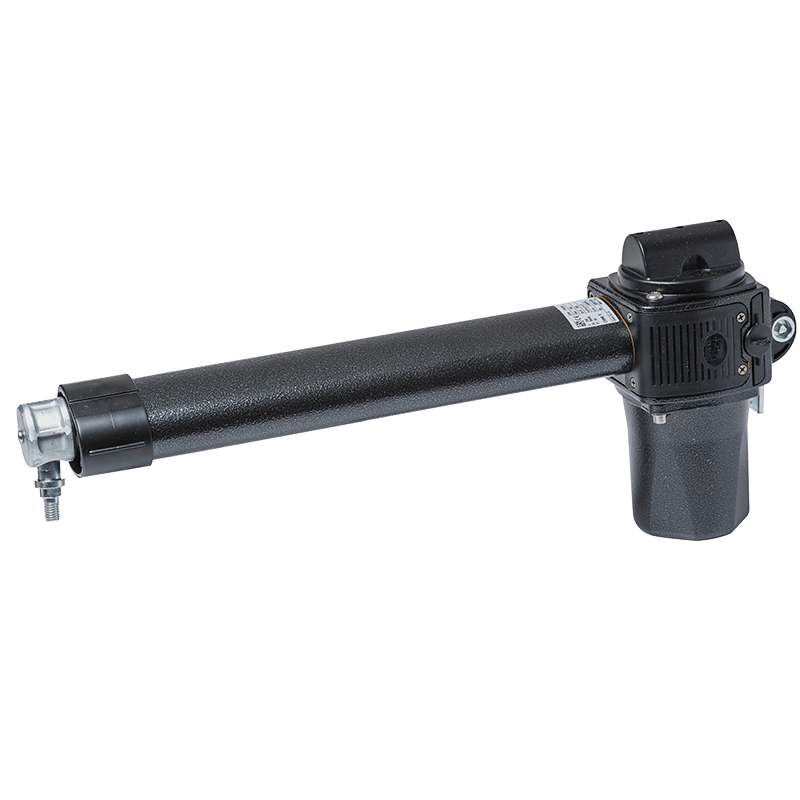

Cechy siłowników KR312D i KR312S:

W tej części zestawu połączono szybkie otwieranie, odporne materiały obudowy i rozwiązania ułatwiające montaż przy różnych typach bram.

– cicha praca połączona z nowoczesnymi funkcjami

– otwarcie bramy do kąta 90 stopni w 18 sekund

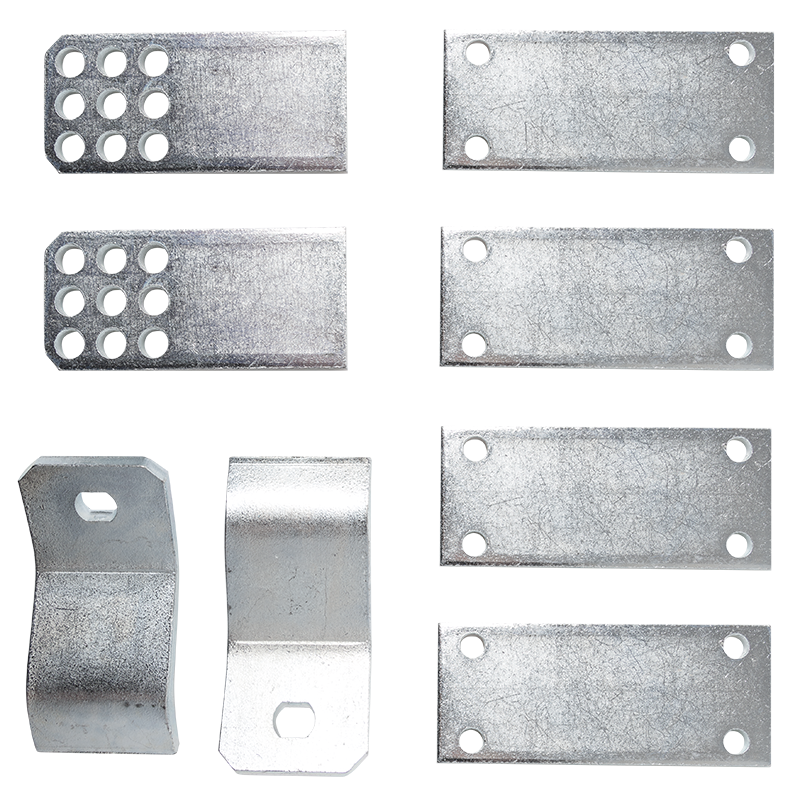

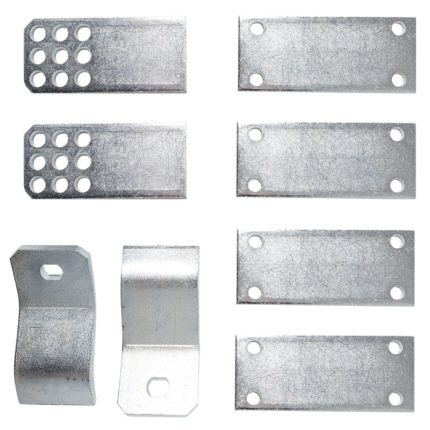

– możliwość montażu w obiektach o niestandardowej architekturze dzięki specjalnie zaprojektowanym mocowaniom, co ułatwia dopasowanie do trudniejszych warunków instalacyjnych

– elementy obudowy wykonane z aluminium odlewanego pod ciśnieniem, co zwiększa żywotność urządzenia

– współpraca z bramami o maksymalnej długości skrzydła 3 m

– droga radiowa SPACE

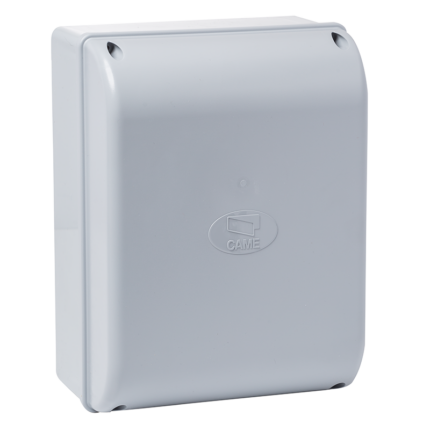

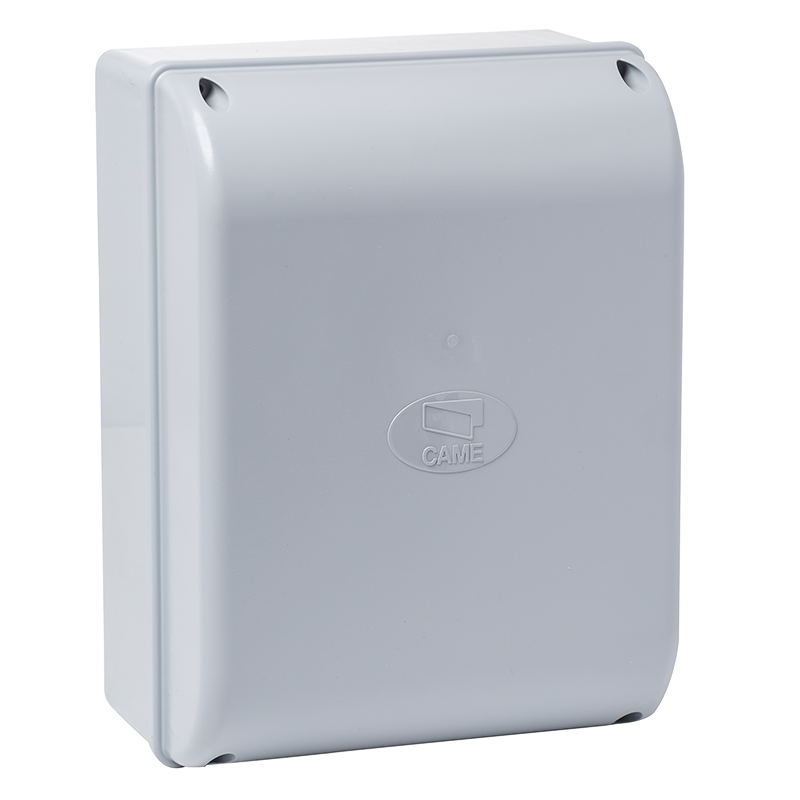

Cechy centrali sterującej ZA 3P:

Centrala ZA 3P firmy Came służy do sterowania siłownikami bram skrzydłowych zasilanych napięciem zmiennym 230 V. Łączna moc podłączonych silników nie może przekroczyć 600 W. Urządzenie ma wbudowany dwukanałowy dekoder radiowy i jest zasilane napięciem 230 V AC. Połączenia zabezpieczono bezpiecznikami: wejście centrali chroni bezpiecznik 5 A, a obwody niskonapięciowe 24 V zabezpiecza bezpiecznik 3,15 A.

Dostępne funkcje sterujące:

– przyciski: otwórz, zamknij; otwórz – stop – zamknij – stop; otwórz – zamknij – odwrócenie ruchu

– operator obecny – funkcja totman

– regulowane opóźnienie pierwszego skrzydła przy otwieraniu i drugiego przy zamykaniu

– częściowe otwieranie – funkcja furtki

Funkcje zabezpieczające:

– ponowne otwarcie lub zamknięcie podczas ruchu

– przycisk stop

Do centrali można podłączyć urządzenia zabezpieczające, przy czym całkowita moc akcesoriów nie może przekroczyć 20 W. Obsługiwane są fotokomórki, lampa ostrzegawcza, elektrozamek, karta częstotliwości z pilotem zdalnym oraz antena. Dzięki temu centralę można skonfigurować pod różne warianty sterowania i zabezpieczenia przejazdu.

Cechy karty częstotliwości AF43SP:

Karta AF43SP montowana jest bezpośrednio na płytach i panelach sterujących CAME. Współpracuje z nadajnikami SPACE, maksymalnie 15 sztuk. Transmisja sygnału opiera się na systemie KeeLoq® firmy Microchip®, czyli na kodzie dynamicznie zmiennym o wysokim poziomie zabezpieczenia.

– dokładność pracy na częstotliwości 433,92 MHz dzięki strojeniu laserowemu

– zgodność z normą I-ETS 300-220

– zasięg radiowy zależny od warunków pracy: 50 – 150 m

– pojemność: 15 nadajników, Space SP2 lub SP4

– dowolne przypisywanie kanałów do przycisków

– możliwość wykasowania pojedynczego nadajnika

– zasilanie: 5V/20mA DC

Cechy pilota SP2:

Pilot należy do drogi radiowej SPACE i został opisany przez producenta jako element współpracujący z kartą AF43SP.

– system zmiennokodowy KeeLoq®

– dwa przyciski sterujące

– częstotliwość pracy: 433,92 MHz

– zasilanie baterią L1028 23A 12V

– zasięg do 150m

– skuteczna moc promieniowania 3 mW

– temperatura pracy pilota: od 0°C do +80°C

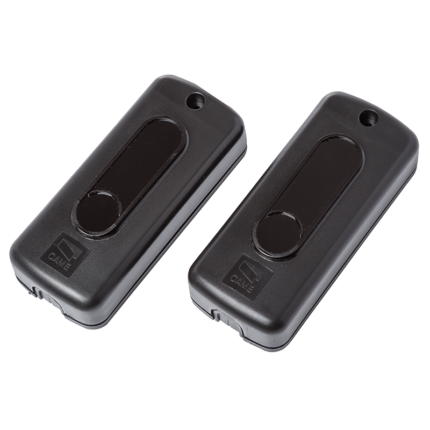

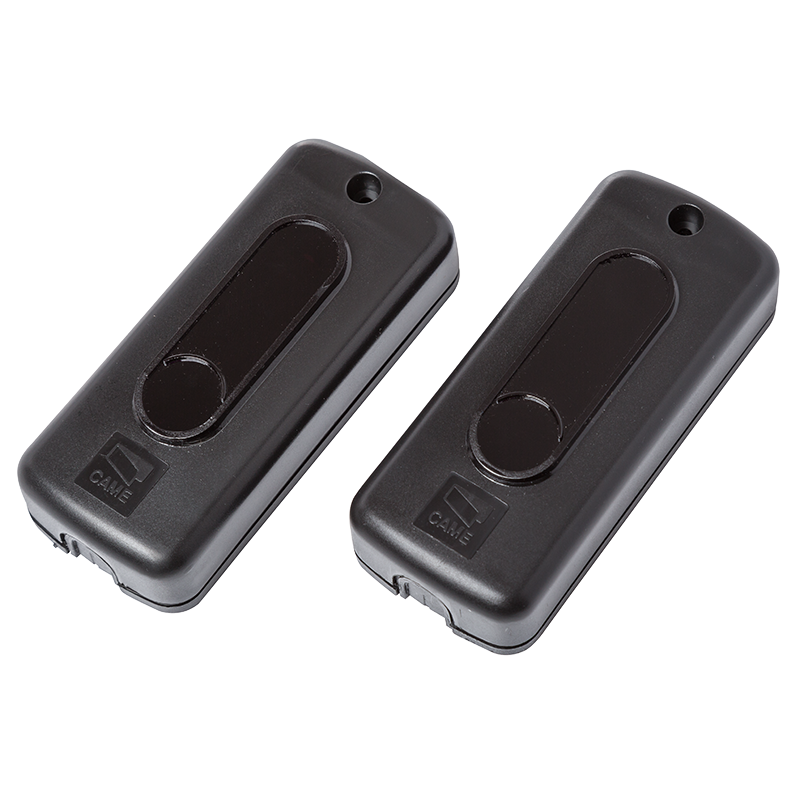

Cechy fotokomórek DIR 10:

Fotokomórki pełnią rolę podstawowego zabezpieczenia strefy ruchu bramy i mogą pracować w różnych warunkach montażowych.

– podstawowe zabezpieczenie przed uderzeniem bramy w obiekt stojący na jej drodze

– działanie oparte na synchronizacji nadajnika i odbiornika po podłączeniu zasilania

– nowoczesny wygląd i małe wymiary

– obudowa z poliwęglanowego materiału ABS

– możliwość montażu wewnątrz i na zewnątrz po zastosowaniu odpowiednich akcesoriów

– zasięg do 10 m

– kompaktowa forma ułatwia montaż tam, gdzie ilość miejsca jest ograniczona

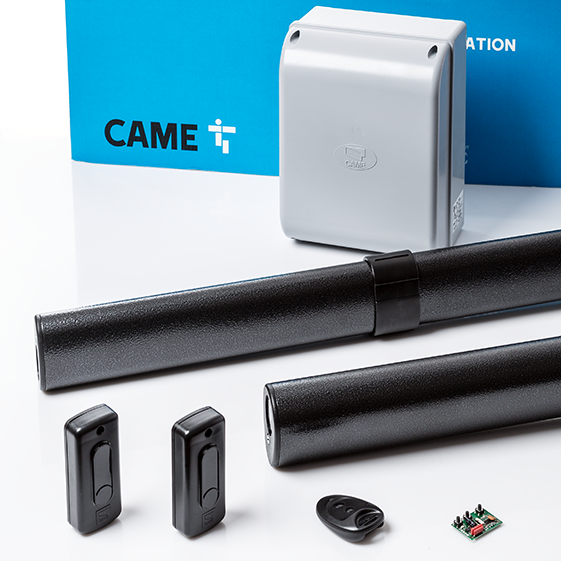

Zawartość zestawu:

– para siłowników 230 V, KR312D prawo i KR312S lewostronny

– wbudowane wyłączniki krańcowe

– centrala sterująca ZA3P

– karta częstotliwości AF43SP

– pilot SP2

– para fotokomórek DIR 10
