Komplet przeznaczono do automatyzacji bramy rozwiernej z dwoma skrzydłami. System współpracuje ze skrzydłami o długości do 3 m.

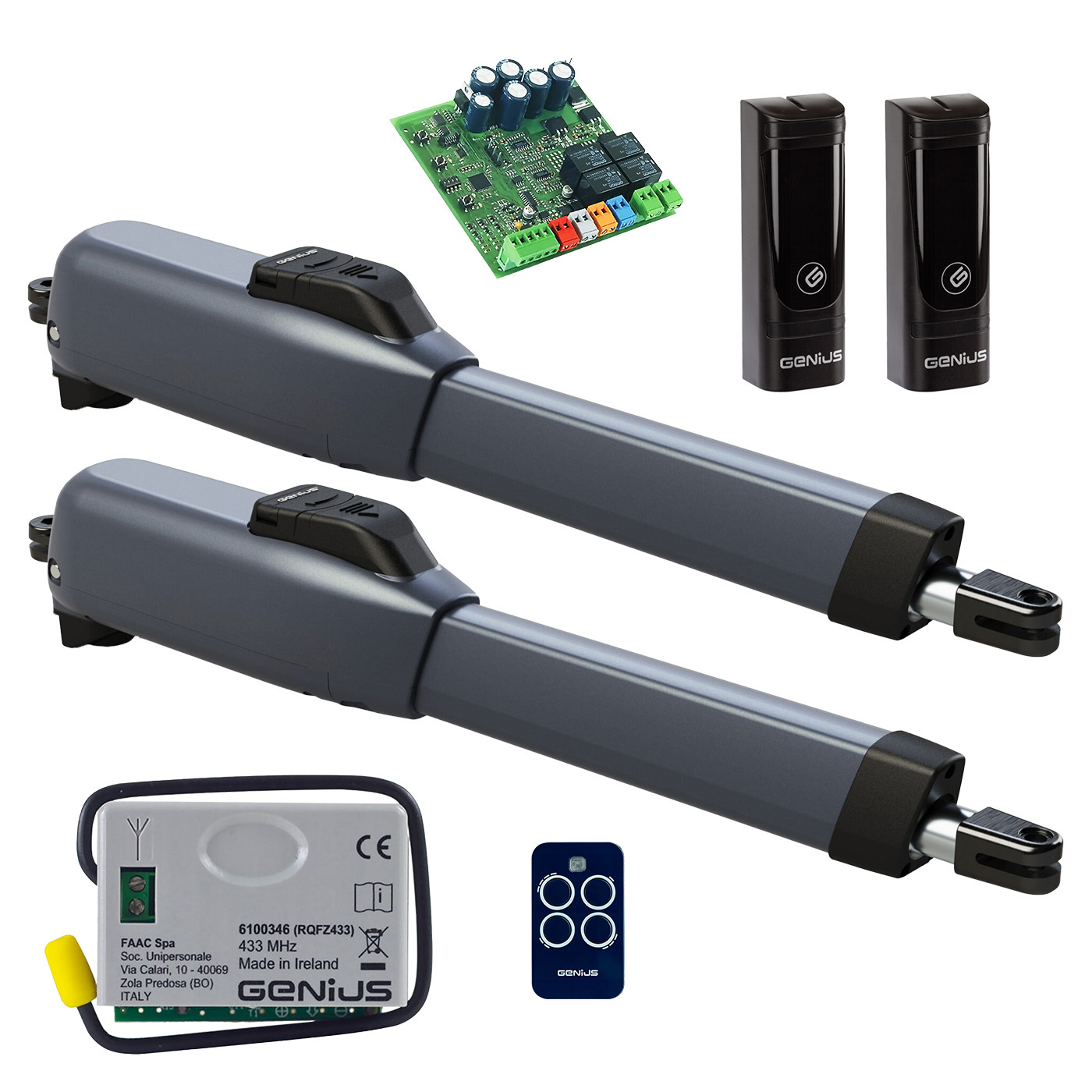

Zawartość zestawu:

napęd Mistral T324 ENV – 2 szt.

centrala BRAIN 15 24 V / 230 V

moduł radiowy XF 433 LC/BRAVO

para fotokomórek VEGA BUS

pilot 4-kanałowy ECHO TX4 RC

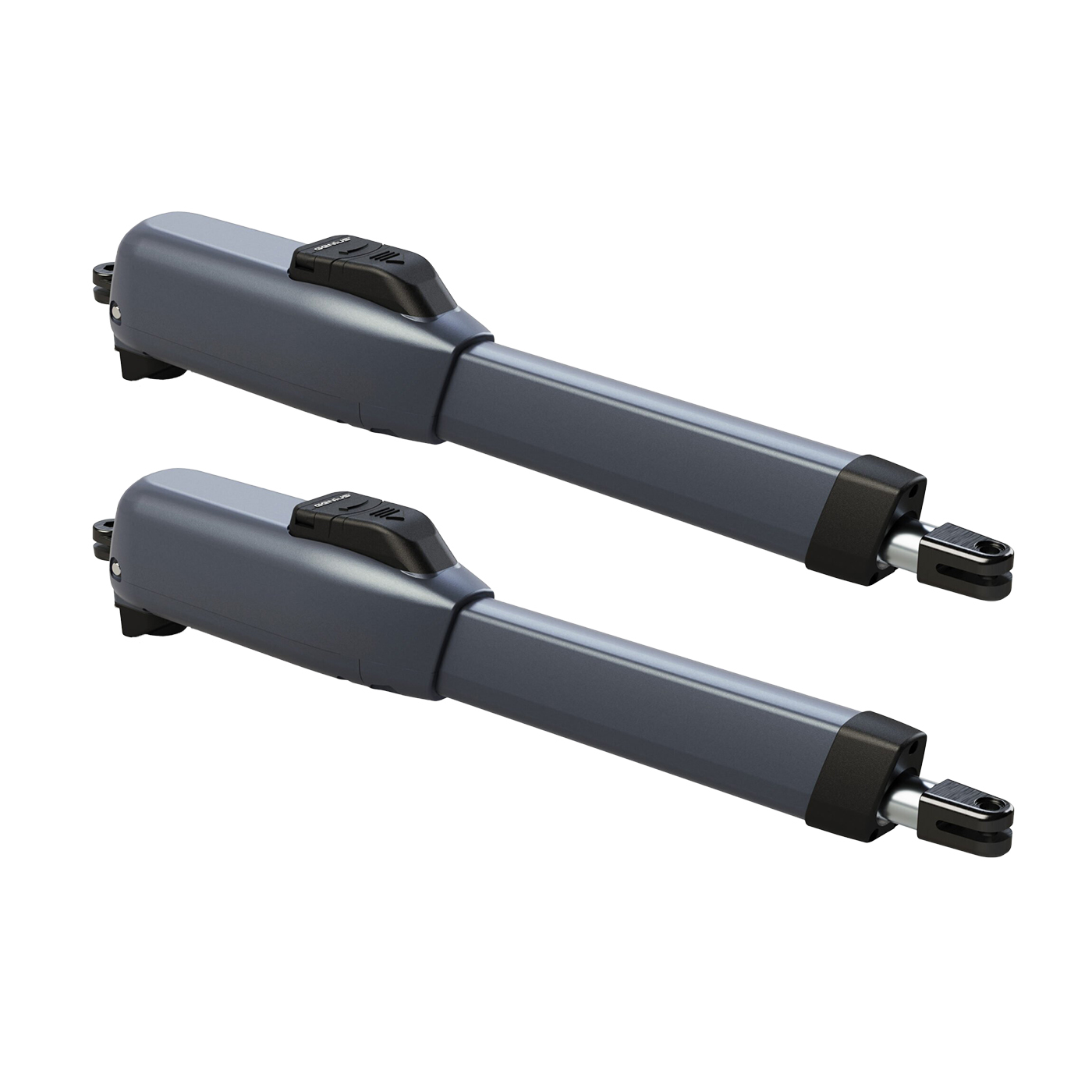

Napęd Mistral T324 ENV:

maksymalny wymiar skrzydła do 3 m

wersja 24 V standardowo z funkcją ENV (Virtual Enkoder) – PATENT FAAC

system G-WAY w wersji 24 V z centralą Brain 15

system bezpieczeństwa PROcoder z centralami sterującymi Brain 15

awaryjne odblokowanie realizowane przyjazną dla użytkownika dźwignią i spersonalizowanym kluczem

przekładnia z brązu

spowolnienie podczas otwierania i zamykania

przewody z dławikami wyprowadzone poziomo, co pozwala montować napęd bardzo blisko powierzchni ziemi

aluminiowy korpus z podwójną powłoką ochronną o podwyższonej odporności na czynniki atmosferyczne

Centrala BRAIN 15 24 V / 230 V:

główne napięcie zasilania: 24 Vac nominalne

pobór mocy: 4 W

maksymalne obciążenie silnika: 150W x 2

maksymalny prąd akcesoriów: (+24V) 250 mA

maksymalny prąd akcesoriów BUS: 400 mA

temperatura otoczenia: od -20°C do +55°

bezpieczniki ochronne: F1 = samoprzywracalny; F2 = T2A-250V lub T4A-120V

logiki działania: A, E, AP, EP, A1, B, C

czas pracy (limit czasu): 5 minut (maksymalnie)

czas przerwy: zmienny w zależności od rozpoznania (maks.10 min.)

wejścia na listwie zaciskowej: Open A, Open B, Stop, BUS (I/O)

wejścia konektorowe: Zasilanie, akumulator, moduł radiowy 3 pin

wyjścia w listwie zaciskowej: silniki, lampa migająca, zasilanie akcesoriów, zamek elektryczny, styk lampy serwisowej (90 sek. stały

programowalne funkcje: logika (A, E, AP, EP, A1, B, C), prędkość (wysoka-niska)

funkcje w rozpoznaniu: czas przerwy, opóźnienie skrzydła podczas zamykania

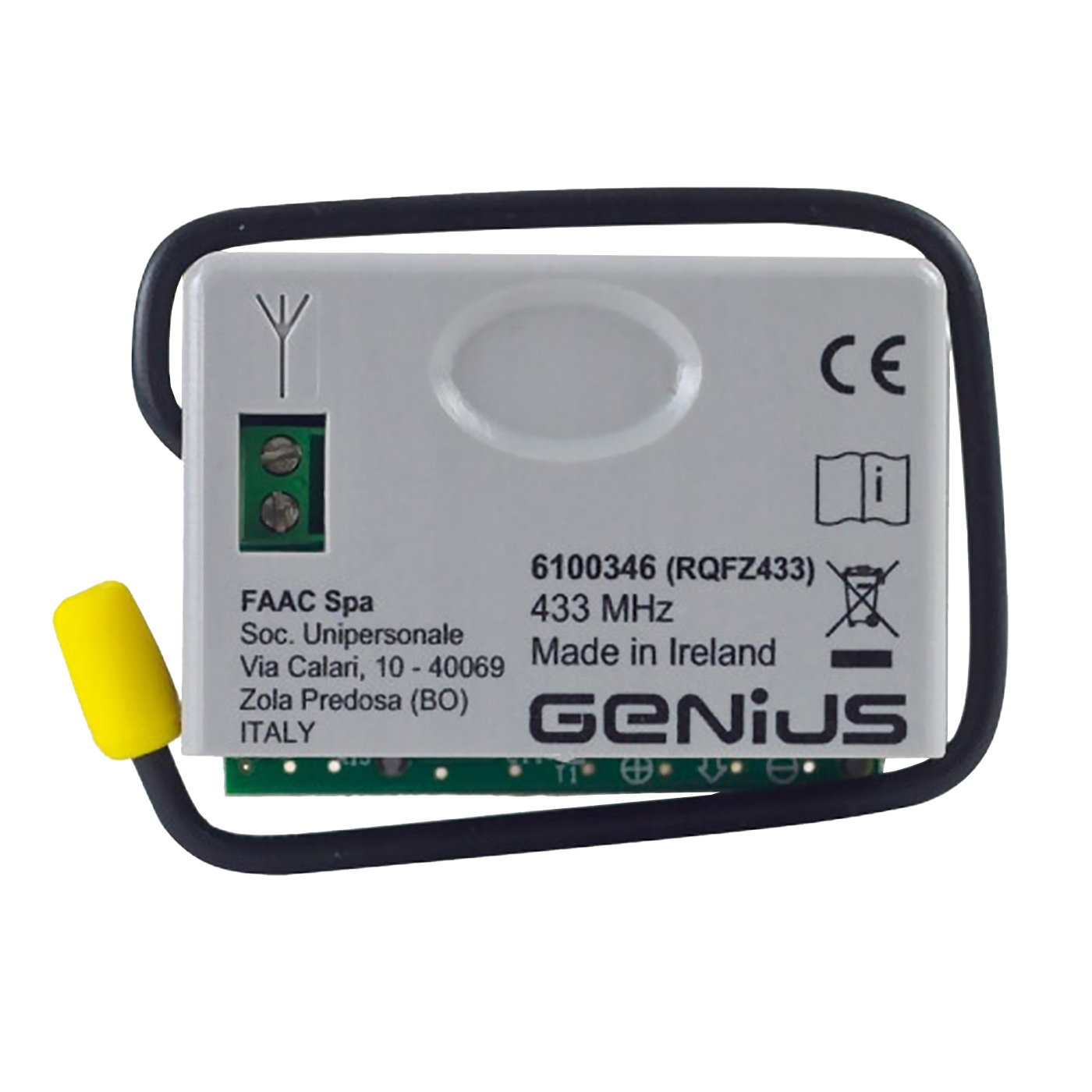

Moduł radiowy XF 433 LC/BRAVO:

2-kanały (całkowite otwarcie i funkcja furtki)

pojemność do 256 pilotów

kod dynamicznie losowo zmienny (Rolling Code)

antena zwiększająca zasięg pilota

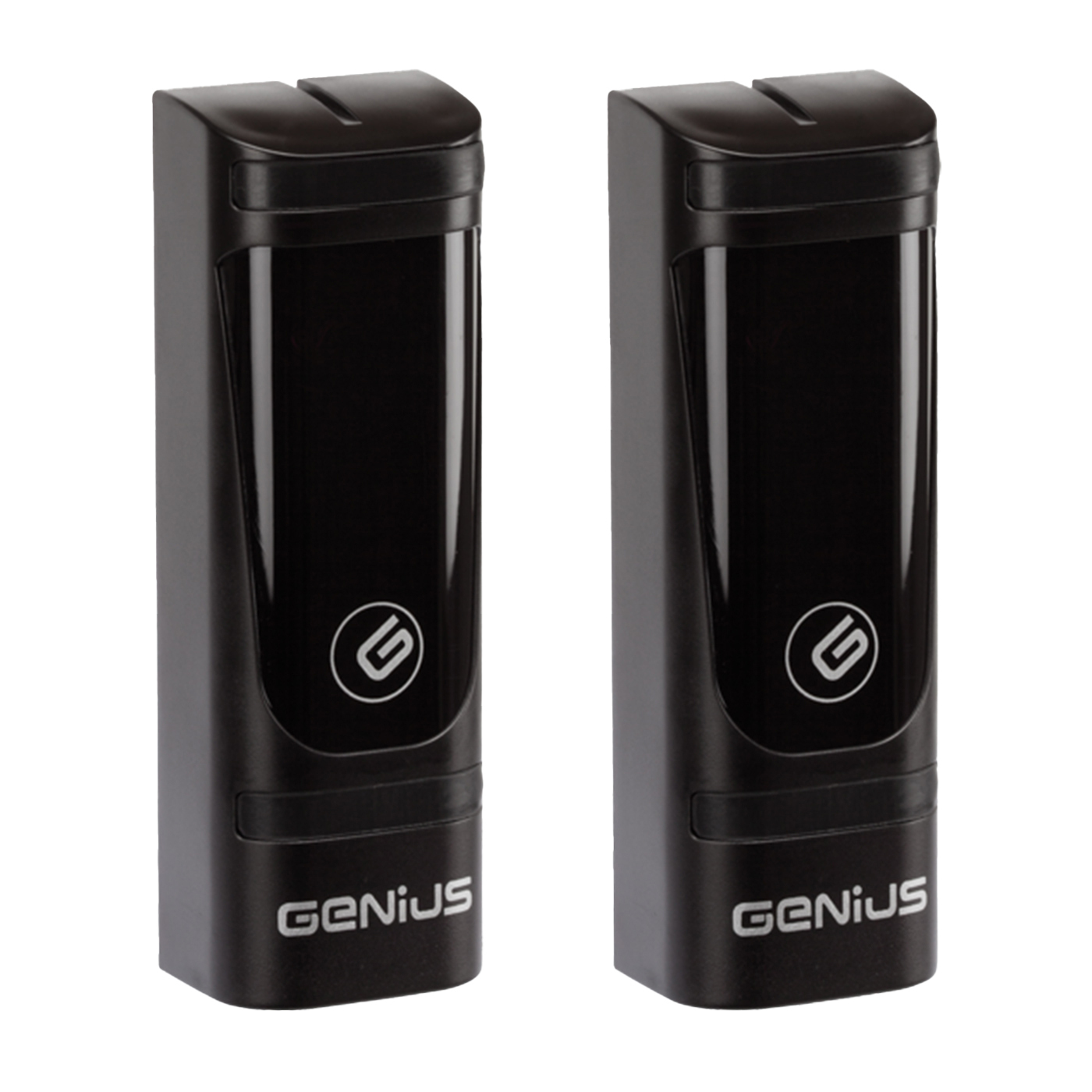

Fotokomórki VEGA BUS:

fotokomórki do montażu zewnętrznego

automatyczne ustawianie w osi (dostrajania), nadajnik i odbiornik modulowanych promieni podczerwonych

kompaktowa konstrukcja do miejsc z ograniczoną przestrzenią

pobór prądu: 20 mA

zasięg nominalny: 15 m

kąt autokorekcji: +/- 7° (m 15) +/- 13,5° (m 5)

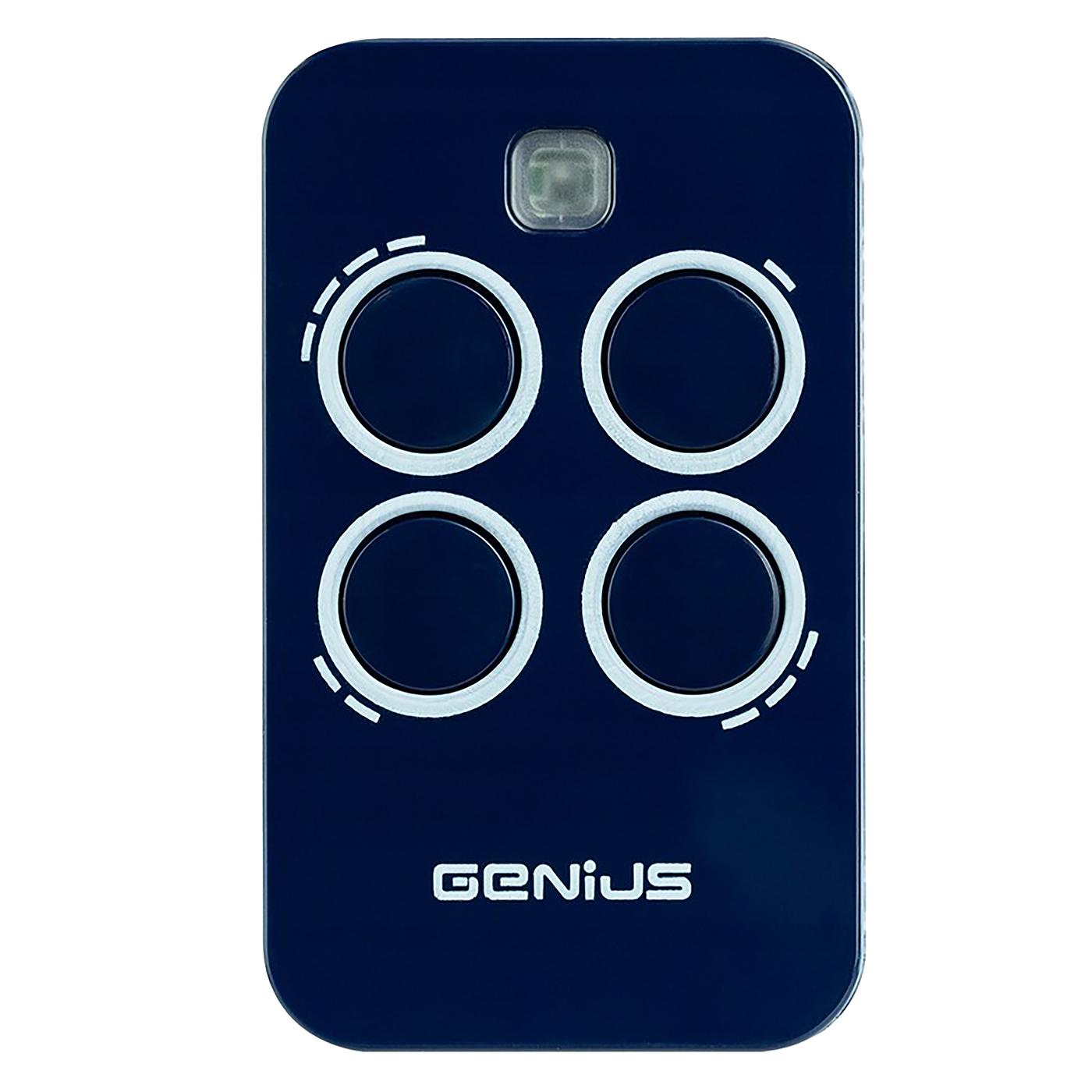

Pilot 4-kanałowy ECHO TX4 RC:

system pracujący w częstotliwości 433,92 Mhz, złożony z 4-kanałowych nadajników i 2-kanałowych odbiorników

typ: ECHO TX4

liczba kanałów: 4

częstotliwość: 433,92 MHz

kod: dynamicznie zmienny (ponad 70 bilionów kombinacji)

zasilanie: bateria 12V DC

zasięg: 40-200 m
