S-FAB zestaw automatyki do bram skrzydłowych do podziemnego montażu bez enkodera

Opis działania:

Zestaw przeznaczono do bram skrzydłowych z siłownikiem elektromechanicznym do podziemnego montażu. Rozwiązanie stosuje się w bramach o długości skrzydła do 2.3 m i ciężarze do 400 kg.

Wersja bez enkodera współpracuje z centralą MC424LR10.

Kompaktowa skrzynia fundamentowa ma wysokość tylko 81 mm i wystaje jedynie 52 mm ponad powierzchnię gruntu, dzięki czemu całość pozostaje wytrzymała i dyskretna.

Skrzynię fundamentową wykonano ze stali zabezpieczonej kateforycznie, a ścianki o grubości 2,5 mm zapewniają wymaganą wytrzymałość.

Wyjściowe ramię napędowe siłownika mocuje się bezpośrednio do skrzydła bramy.

Mechaniczne ograniczniki krańcowe pozwalają łatwo regulować położenie przy otwarciu i zamknięciu.

Możliwe jest otwieranie do 180 °.

Korpus z ciśnieniowego odlewu aluminiowego o klasie IP67 znajduje się w skrzynce ochronnej, co poprawia zabezpieczenie i ułatwia odprowadzanie wody.

Po obu stronach korpusu siłownika zastosowano praktyczne wysprzęglenie obsługiwane specjalnym kluczem.

Centrala sterująca MC424LR10 obsługuje dwa siłowniki 24V.

Podczas programowania siłowniki automatycznie zapamiętują położenia krańcowe bramy.

Diody LED sygnalizują aktywne funkcje.

Programowanie realizowane jest trzema przyciskami i pozwala regulować tryb pracy oraz czas otwierania.

Czas pauzy można programować.

Układ ma zabezpieczenie przeciążeniowe.

Funkcja furtki pozwala na częściowe otwarcie bramy.

Można podłączyć akumulator awaryjny PS124.

Dostępne jest złącze radiowe typu SM, OXIBD.

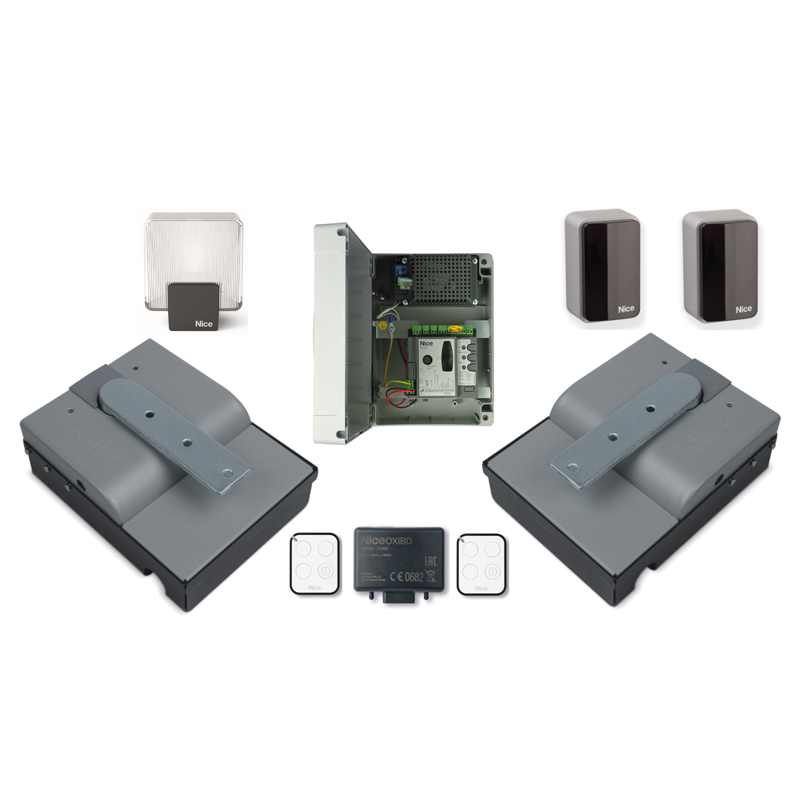

W komplecie znajdują się:

2 napędy S-FAB do bram skrzydłowych (bez enkodera)

2 obudowy XMBOX

1 centrala sterująca MC424LR10 z wbudowanym radiem

1 radioodbiornik OXIBD

2 piloty dwukanałowe ON3EBD

2 fotokomórki EPM

1 lampę sygnalizacyjną ELDC z wbudowaną anteną
