S-FAB zestaw automatyki do bram skrzydłowych do podziemnego montażu z enkoderem

Opis działania:

Zestaw przeznaczono do bram skrzydłowych z siłownikiem elektromechanicznym do podziemnego montażu. Rozwiązanie stosuje się w bramach o długości skrzydła do 2.3 m i ciężarze do 400 kg.

Wersja z enkoderem wykorzystuje technologię BLUEBUS i centralę MC824HR10.

Kompaktowa skrzynia fundamentowa ma wysokość tylko 81 mm i wystaje jedynie 52 mm ponad powierzchnię gruntu, dzięki czemu całość pozostaje wytrzymała i dyskretna.

Skrzynię fundamentową wykonano ze stali zabezpieczonej kateforycznie, a ścianki o grubości 2,5 mm zapewniają wymaganą wytrzymałość.

Wyjściowe ramię napędowe siłownika mocuje się bezpośrednio do skrzydła bramy.

Mechaniczne ograniczniki krańcowe pozwalają łatwo regulować położenie przy otwarciu i zamknięciu.

Możliwe jest otwieranie do 180 °.

Korpus z ciśnieniowego odlewu aluminiowego o klasie IP67 znajduje się w skrzynce ochronnej, co poprawia zabezpieczenie i ułatwia odprowadzanie wody.

Po obu stronach korpusu siłownika zastosowano praktyczne wysprzęglenie obsługiwane specjalnym kluczem.

Centrala sterująca MC824HR10 obsługuje dwa siłowniki 24V z enkoderem.

Centrala wykorzystuje technologię BLUEBUS.

Podczas programowania siłowniki automatycznie zapamiętują położenia krańcowe bramy.

Diody LED sygnalizują aktywne funkcje.

Programowanie realizowane jest trzema przyciskami i pozwala regulować tryb pracy oraz czas otwierania.

Funkcja furtki pozwala na częściowe otwarcie bramy.

Można podłączyć akumulator awaryjny PS324.

Dostępne jest złącze radiowe typu SM, OXIBD.

Centrala współpracuje z systemem OPERA i SOLEMYO.

Parametry funkcji można ustawić za pomocą 0-View.

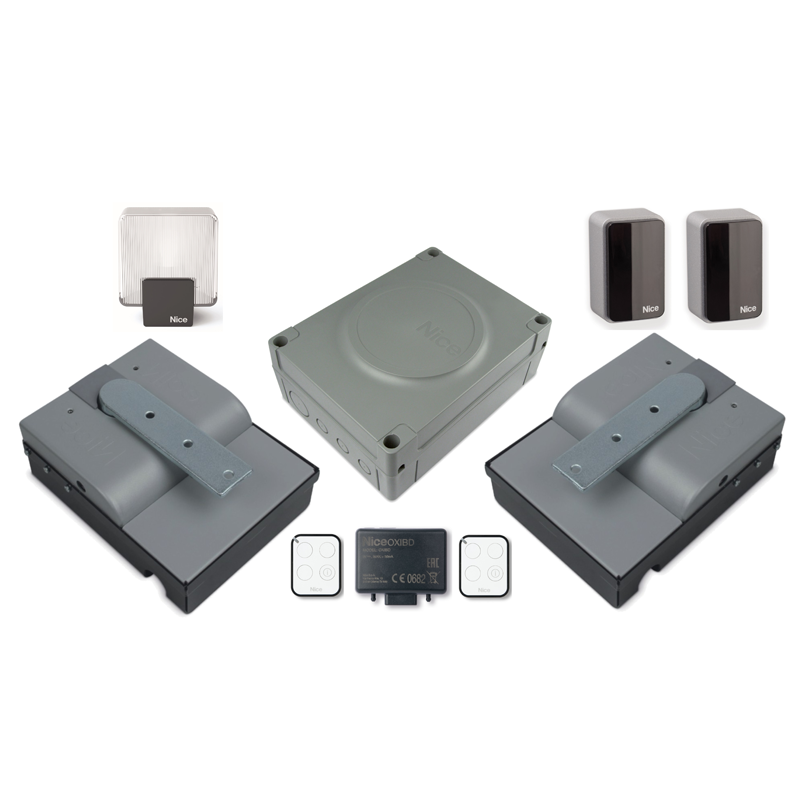

W komplecie znajdują się:

2 napędy S-FAB do bram skrzydłowych (z enkoderem)

2 obudowy XMBOX

1 centrala sterująca BLUEBUS MC824HR10

1 radioodbiornik OXIBD

2 piloty dwukanałowe ON3EBD

2 fotokomórki EPMB

1 lampę sygnalizacyjną ELDC z wbudowaną anteną
