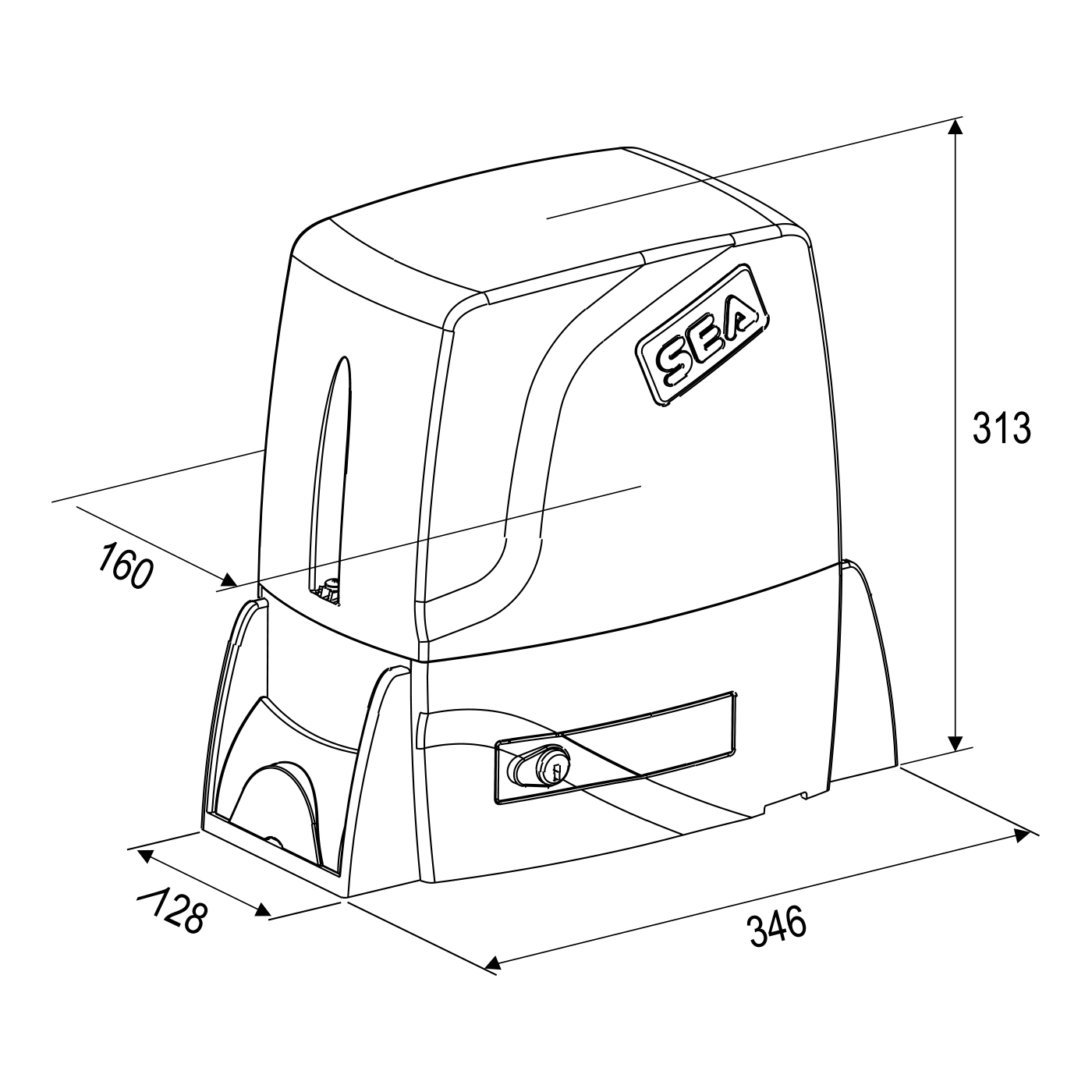

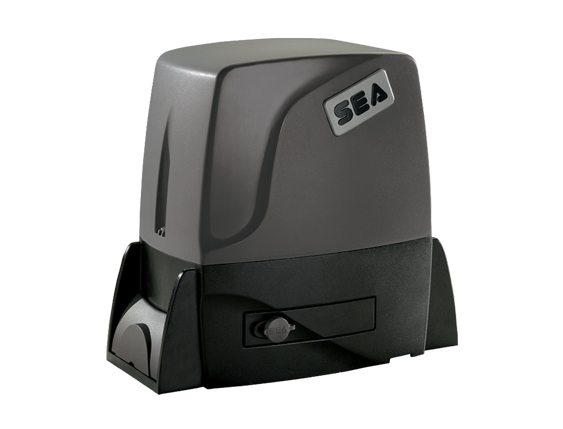

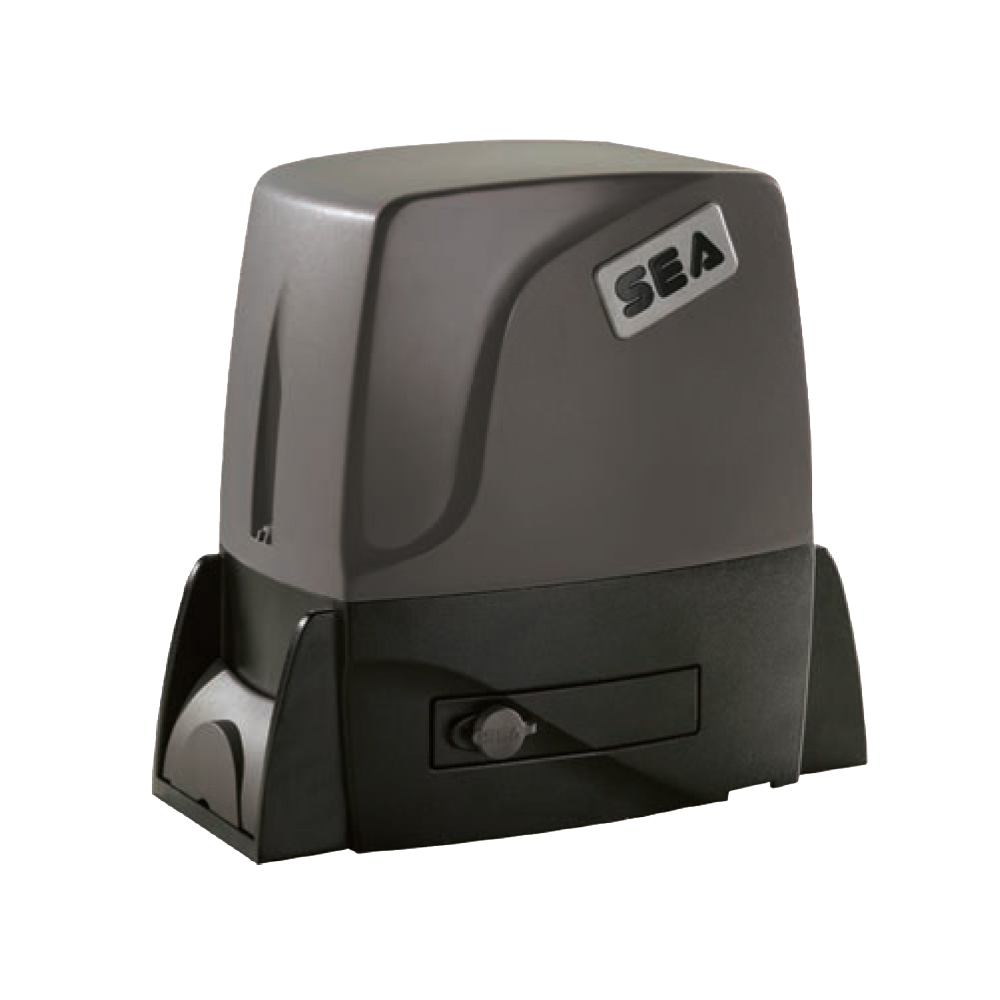

Zestaw Saturn 800 BR 36V przeznaczono do bram przesuwnych o maksymalnej wadze skrzydła 800 kg.

Napęd łączy nowoczesną technologię z niezawodnością, dzięki czemu pracuje płynnie i cicho. Zastosowany silnik jest trwały, wydajny i pracuje w kąpieli olejowej, co wspiera długotrwałe działanie. Bezpieczeństwo oraz wygodę użytkowania zwiększają elektroniczne systemy przeciwdziałające zgniataniu i wysokiej jakości przełączniki krańcowe. Saturn 800 przygotowano jako rozwiązanie łatwe w obsłudze i przeznaczone do zautomatyzowania bram przesuwnych.

Najważniejsze cechy napędu to: podstawa poddana działaniu kataforezy, enkoder wykrywający przeszkody na drodze skrzydła bramy, wysokiej jakości mechaniczne lub indukcyjne wyłączniki krańcowe, jednostka sterująca UNIGATE BR, mikroprzełącznik na dźwigni zwalniającej oraz opcjonalny zewnętrzny system odblokowujący z linką ze stali nierdzewnej.

Enkoder

Kąpiel olejowa

Zwalnianie ręczne z kluczem

Co oznacza praca silnika w kąpieli olejowej?

Zanurzenie kluczowych części mechanizmu w oleju zapewnia ich smarowanie i ochronę przed zużyciem. Taki układ ogranicza ryzyko przegrzania podczas intensywnej pracy, a jednocześnie wspiera ciche i płynne działanie napędu. Rozwiązanie to wpływa więc zarówno na trwałość mechanizmu, jak i na komfort codziennego użytkowania.

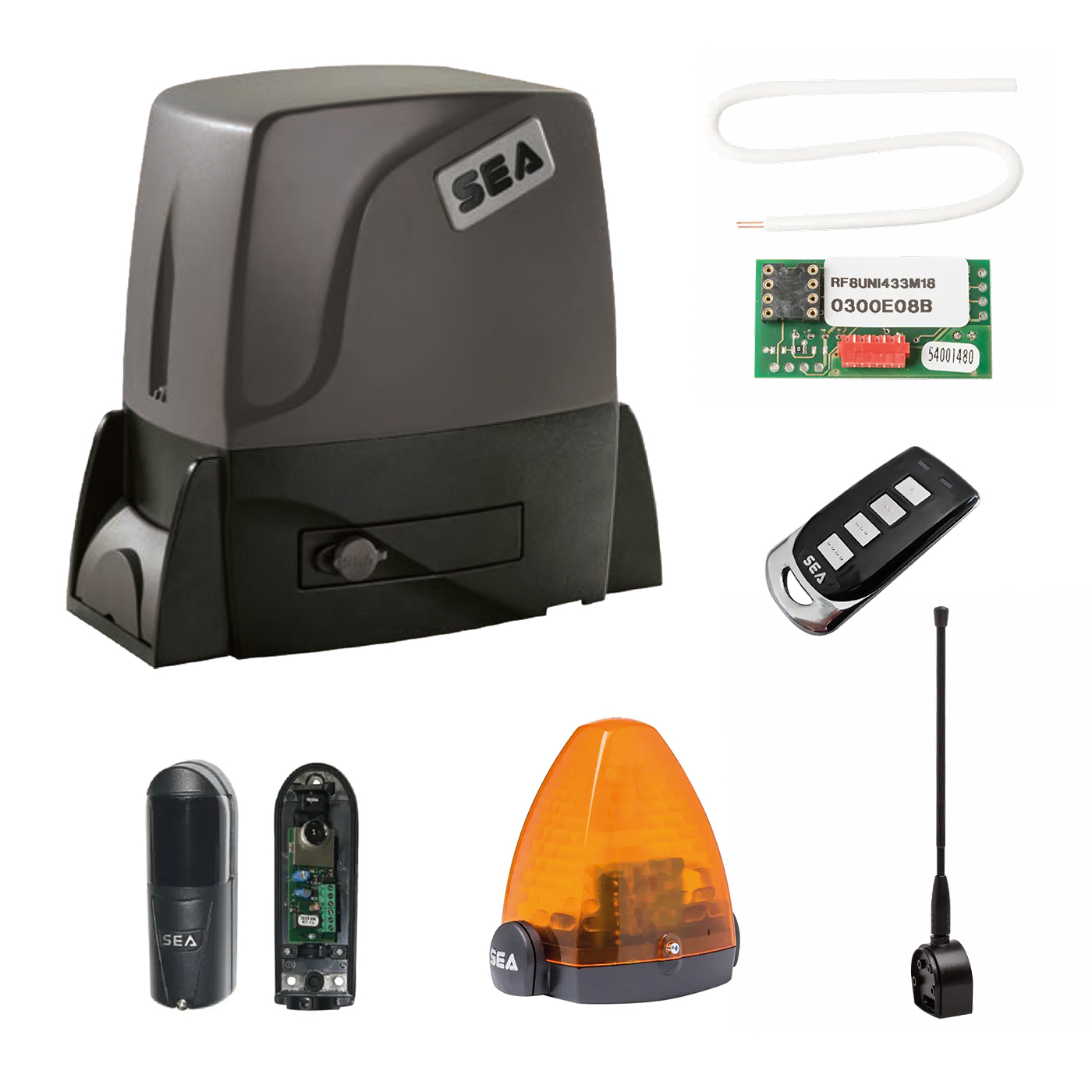

W skład zestawu wchodzą: napęd Saturn 800 BR, fotokomórki Flips Sea, antena 433, lampa LED, pilot Eagle – czarny oraz odbiornik 433 MHz.

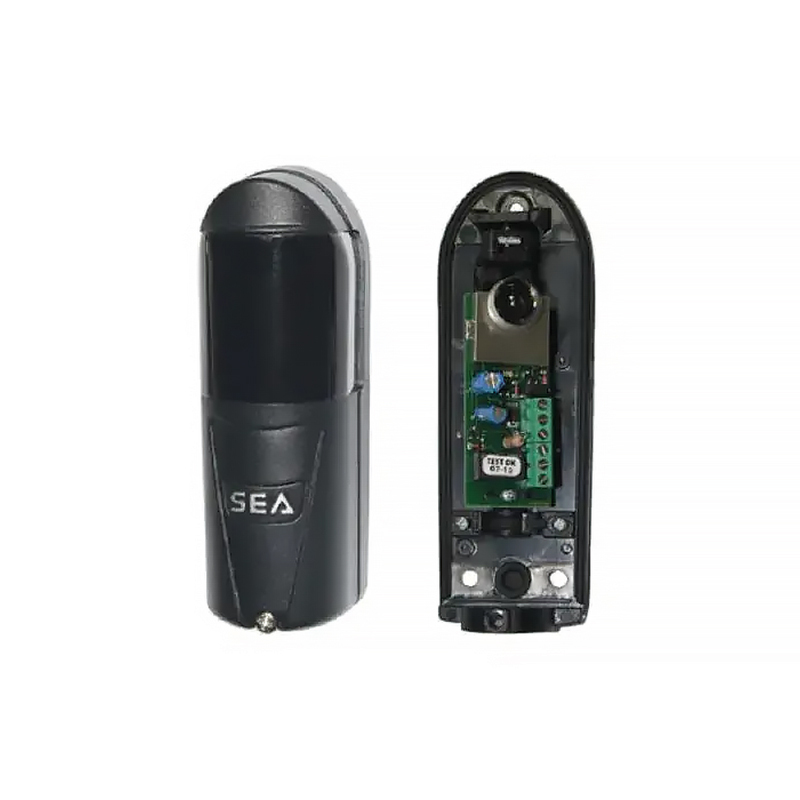

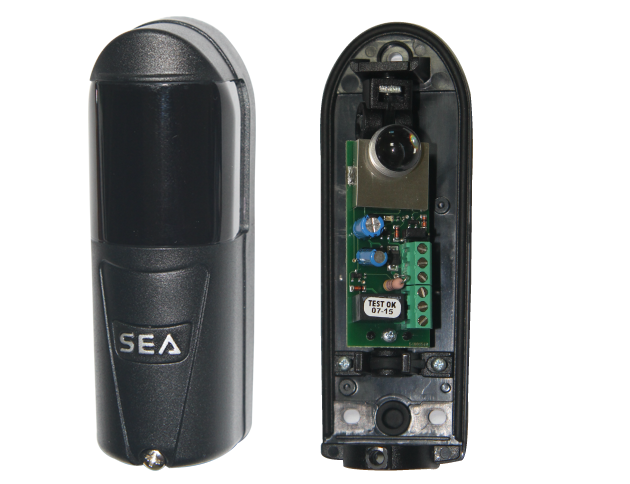

Fotokomórki Flips Sea – regulowane

Fotokomórki Sea Flips działają na zasadzie emisji i odbioru sygnału świetlnego. Gdy obiekt przerwie promień światła, ruch bramy zostaje zatrzymany albo odwrócony, co zwiększa bezpieczeństwo użytkowania. Element ma osłonę z nylonu z włóknem szklanym i regulowaną soczewkę w zakresie 180° w osi poziomej oraz około 5° w osi pionowej. Najważniejsze parametry to: zasięg 15 m, zasilanie 12 – 24 V AC-DC, materiał nylon z włóknem szklanym, soczewka regulowana 180° w poziomie i około 5° w pionie, wymiary 129 x 48 x 42 mm oraz stopień ochrony IP45.

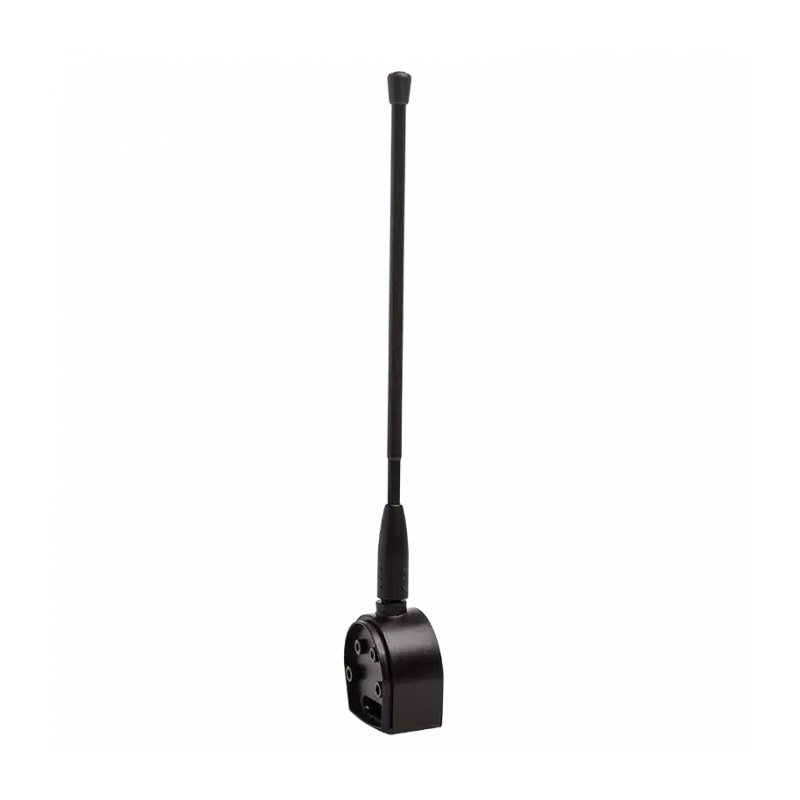

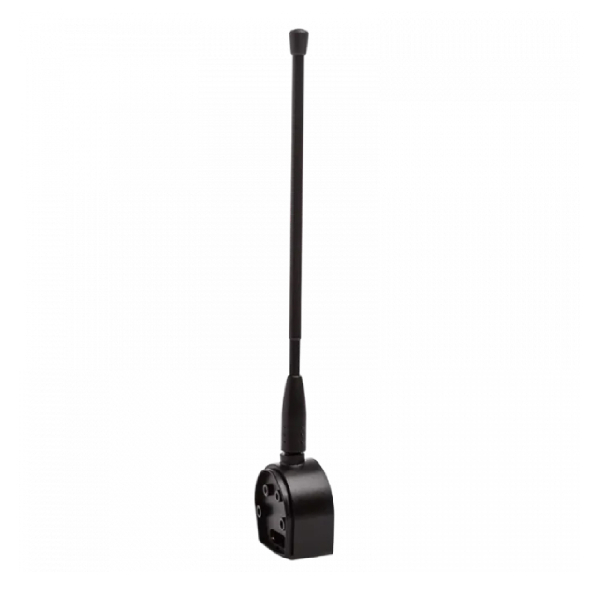

Antena zwiększająca zasięg pilota 433 MHz

Antena wzmacniająca zwiększa zasięg pilota zdalnego sterowania bramą. Dzięki niej bramę można otwierać i zamykać z większej odległości, co poprawia wygodę użytkowania szczególnie przy wjeździe na posesję. Rozwiązanie jest przydatne także na większych obszarach, gdzie odległość do punktu sterowania jest większa.

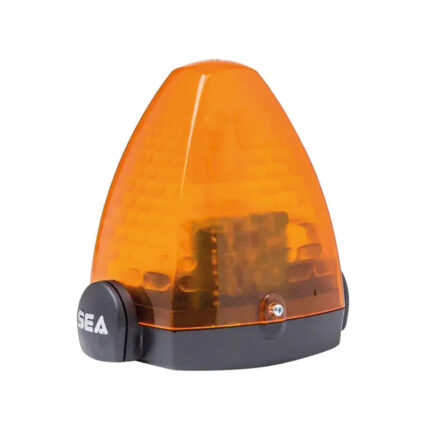

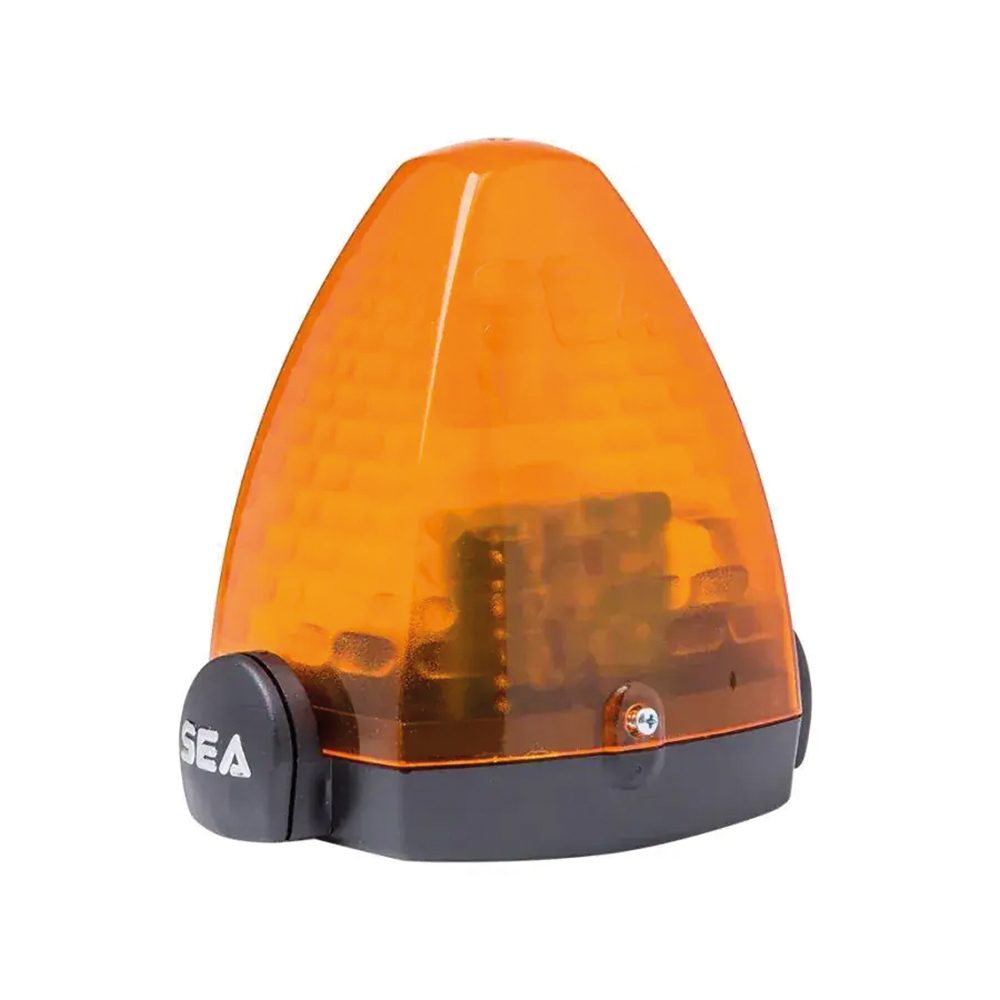

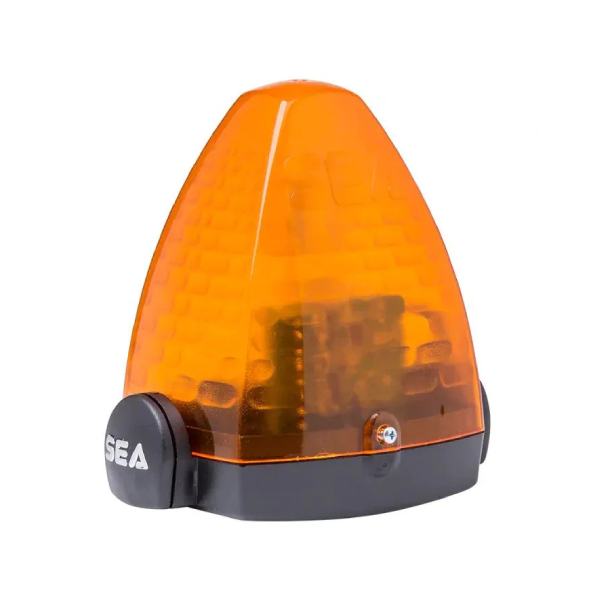

Lampa sygnalizacyjna Sea – 24V

Zadaniem lampy jest sygnalizowanie aktywacji i pracy bramy, co ma znaczenie zwłaszcza w miejscach o słabszej widoczności albo przy większym natężeniu ruchu. Zwiększa to bezpieczeństwo użytkowników i pieszych. Parametry tej części zestawu to: lampa błyskowa 230V z osłoną z poliwęglanu, oszczędność energii 70% względem tradycyjnych lamp oraz maksymalna oszczędność konserwacji.

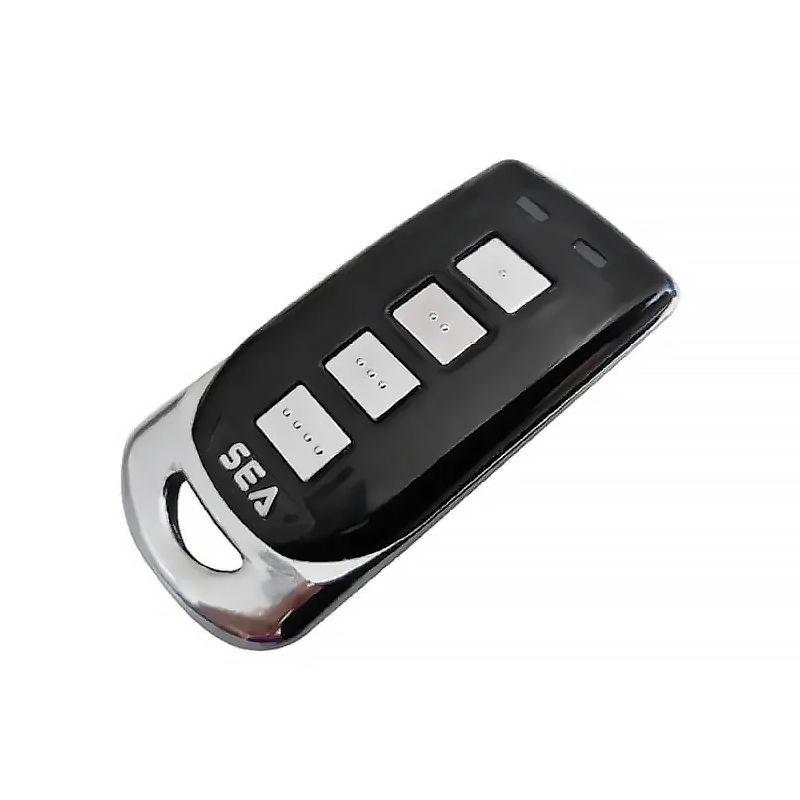

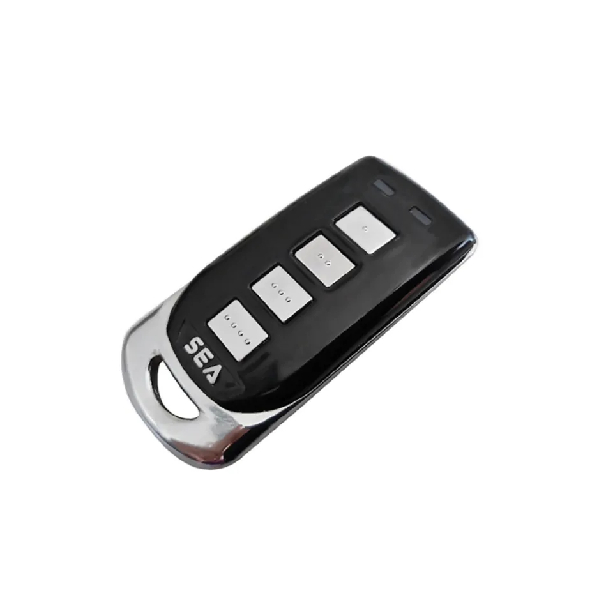

Pilot Eagle – czarny

Uniwersalny pilot 4-kanałowy jest przeznaczony do zestawów automatycznego sterowania bramami SEA.

Ma czarną obudowę z chromowanym wykończeniem, współpracuje z systemami radiowymi starego typu z kodem stałym, korzysta z dwóch diod LED i jest przeznaczony do odbiorników UNI. Najważniejsze cechy to: rodzaj 4-kanałowy, kolor czarny, kod stały oraz dwie diody LED. Programowanie pozostaje łatwe i intuicyjne.

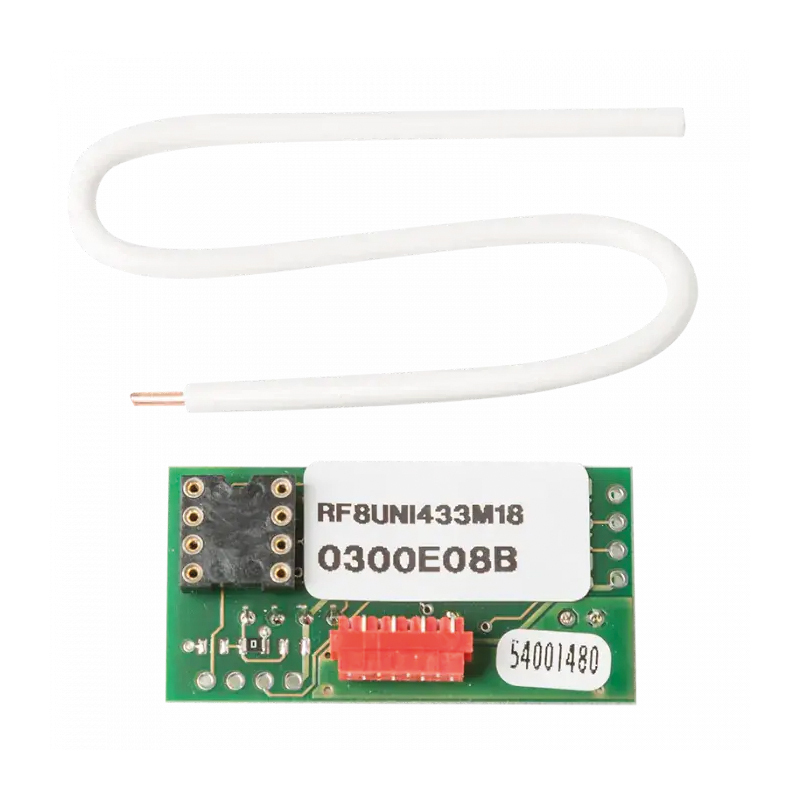

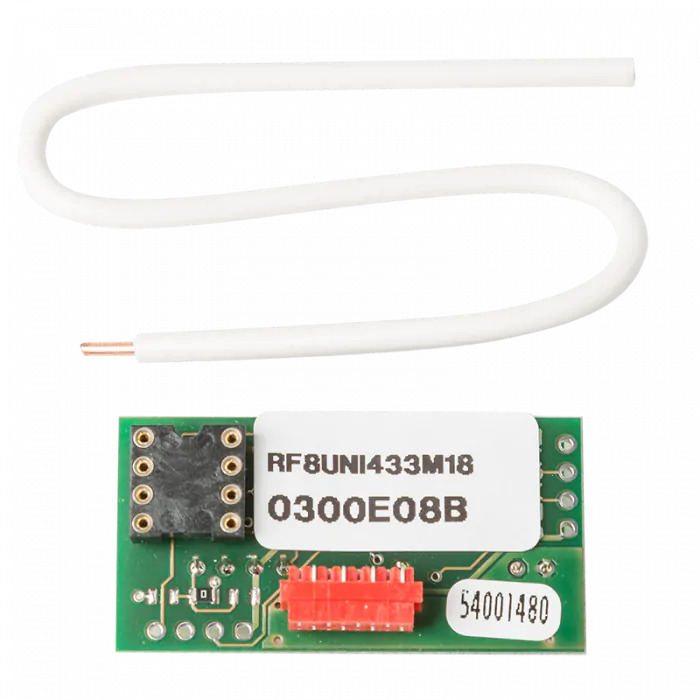

Odbiornik 433 MHz – 2-kanałowy

RF UNI jest odbiornikiem 2-kanałowym przeznaczonym do central sterujących SEA. Współpracuje ze wszystkimi nadajnikami SEA z kodem stałym i zmiennym. Pamięć zapisuje 16 kodów i można ją rozszerzyć do 800 użytkowników przy użyciu nadajników ROLL PLUS albo do 100 użytkowników przy innych wersjach nadajników dzięki dodatkowej pamięci MEMO RF. Najważniejsze parametry to: 2-kanałowy, częstotliwość 433 MHz oraz kod stały i zmienny.

Cała konfiguracja łączy napęd, zabezpieczenia, sygnalizację oraz sterowanie radiowe w jednym zestawie do skrzydła o masie do 800 kg.
